Bantalan Roller Panduan Seri LV adalah sejenis bantalan khusus yang digunakan dalam sistem panduan linier dan umumnya digunakan dalam peralatan otomatisasi industri dan mesin presisi. Mereka memiliki kontur luar berbentuk V yang tepat cocok dengan rel panduan berbentuk V, sehingga memberikan efek bergulir yang stabil. Desain ini tidak hanya meningkatkan area kontak antara rel pemandu dan roller, tetapi juga meningkatkan kapasitas beban dan ketahanan aus dari bantalan, membuatnya cocok untuk kondisi kecepatan tinggi dan beban berat. Bantalan seri LV banyak digunakan dalam mesin tekstil, peralatan robot, mesin pengemasan dan bidang lainnya, terutama dalam situasi di mana posisi presisi tinggi dan gesekan rendah diperlukan.

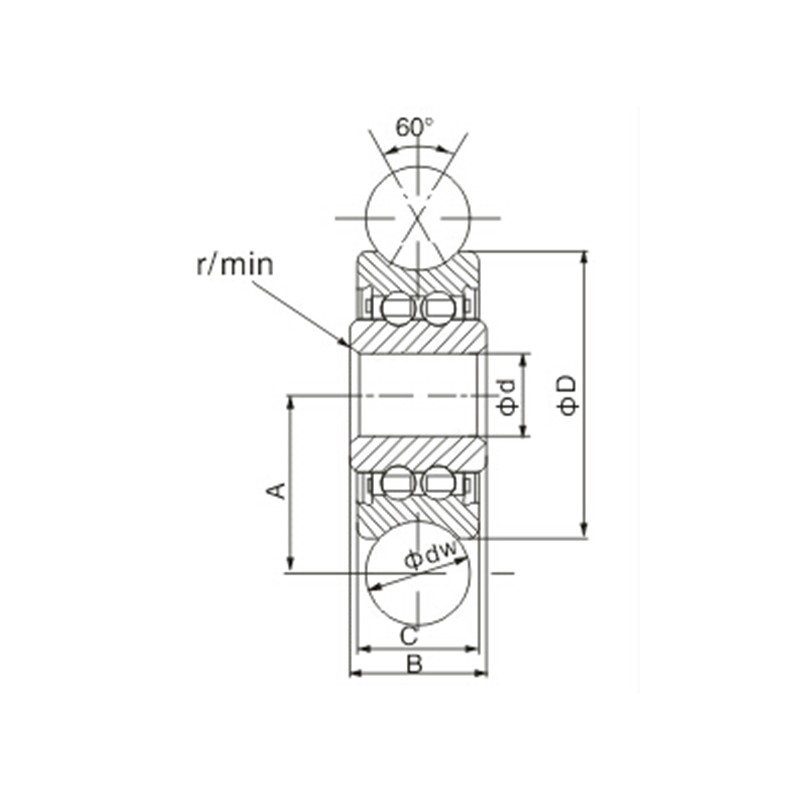

Parameter Produk
| Jenis roDa | Berat | Dimensi (mm) | Muat (kn) | |||||||||
| (Kg) | dw | d | D | B | C | A | α | Rs | Cw | Sapi | ||
| LV 20/7 ZZ | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120 | 0.3 | 3.78 | 2.05 | |
| LV 20/8 ZZ | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120 | 0.3 | 5.13 | 2.67 | |
| LV 202-38 ZZ | 87 | 10 | 15 | 38 | 17 | 17 | 22.3 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 202-40 ZZ | 110 | 10 | 15 | 40 | 18 | 18 | 22 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 201 ZZ | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120 | 0.3 | 8.47 | 5.37 | |
| LV 201-14.2rs | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100 | 0.5 | 8.9 | 5 | |
| LV 202-41 ZZ | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120 | 0.5 | 8.47 | 5.37 | |
| LV 203 ZZ | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120 | 0.5 | 14.66 | 9.1 | |
| LV 204-57 ZZ | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120 | 0.6 | 14.66 | 9.1 | |
