Bantalan roller orbital Seri FR adalah komponen mekanis berkinerja tinggi yang banyak digunakan di berbagai peralatan industri, terutama sistem penyampaian dan peralatan otomatisasi. Jenis bantalan ini dirancang untuk menanggung beban radial yang besar dan beban aksial, dan memiliki ketahanan aus yang baik dan ketahanan korosi. Bantalan seri FR biasanya terbuat dari bahan berkualitas tinggi untuk memastikan operasi stabil jangka panjang di lingkungan kerja yang keras. Desain rol yang unik menyediakan area kontak yang lebih besar, yang mengurangi gesekan dan pembuatan panas dan meningkatkan efisiensi kerja. Selain itu, seri FR juga memiliki tingkat kebisingan dan getaran yang lebih rendah, membuatnya cocok untuk aplikasi yang membutuhkan akurasi operasi yang lebih tinggi. Bantalan ini berkinerja baik di bidang -bidang seperti mesin pertanian, mesin konstruksi, dan peralatan transportasi yang berat, menjadi bagian penting dari industri modern.

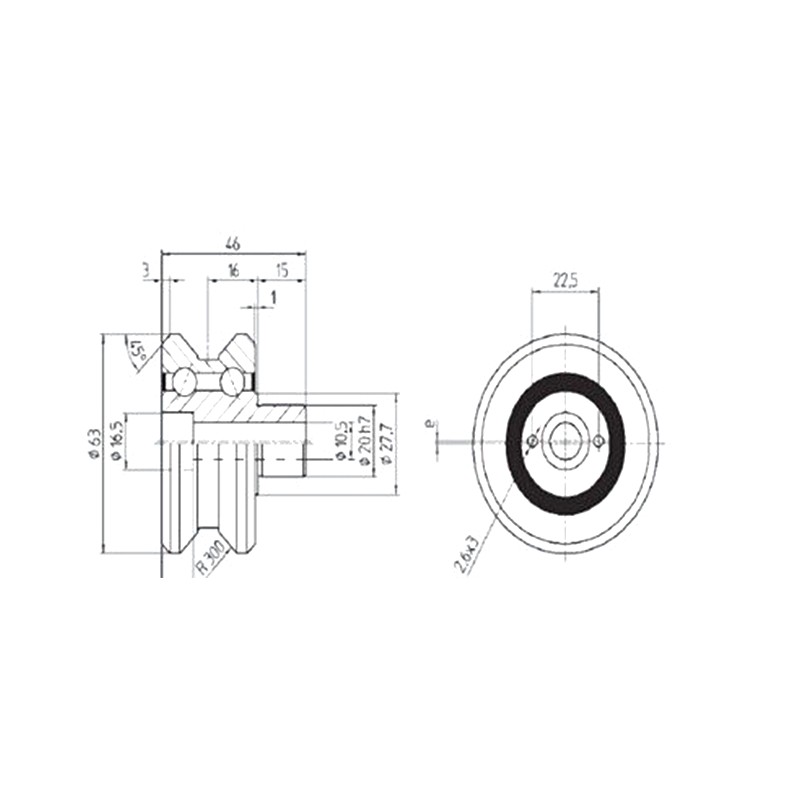

Parameter Produk
| Jenis | Jenis roDa | Dimensi (mm) | Muat (kn) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | e | F | G | H | L | D1 | D2 | D3 | D4 | D5 | d | d1 | Dp | R | Cw | Sapi | ||
| V | FR10 | 22.62 | 10.5 | 10 | 1 | 1 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 42 | 9 | 2.6 | 3 | 200 | 4.9 | 5.3 |
| - | FR10Z | 22.62 | 10.5 | 10 | 1 | 0 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 42 | 9 | 2.6 | 3 | 200 | 4.9 | 5.3 |
| Rel | FR15 | 29.65 | 12 | 12 | 1 | 1 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 53 | 14 | 2.6 | 3 | 250 | 7.2 | 6.8 |
| - | FR15Z | 29.65 | 12 | 12 | 1 | 0 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 53 | 14 | 2.6 | 3 | 250 | 7.2 | 6.8 |
| - | FR20 | 36.2 | 16 | 15 | 1 | 1 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 63 | 20 | 2.6 | 3 | 300 | 10.2 | 9.5 |
| - | FR20Z | 36.2 | 16 | 15 | 1 | 0 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 63 | 20 | 2.6 | 3 | 300 | 10.2 | 9.5 |
| Memandu | FR22 | 39.4 | 16 | 15 | 1 | 2 | 3 | 11 | 27.5 | 46 | 10.5 | 20 | 33 | 18 | 70 | 20 | 2.6 | 3 | 300 | 24.6 | 16.2 |
| - | FR22Z | 39.4 | 16 | 15 | 1 | 0 | 3 | 11 | 27.5 | 46 | 10.5 | 20 | 33 | 18 | 70 | 20 | 2.6 | 3 | 300 | 24.6 | 16.2 |
| Roda | FR25 | 43.42 | 20.5 | 20 | 1 | 1 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 77 | 24 | 4.1 | 4.5 | 360 | 16.3 | 15 |
| - | FR25Z | 43.42 | 20.5 | 20 | 1 | 0 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 77 | 24 | 4.1 | 4.5 | 360 | 16.3 | 15 |
| - | FR35 | 61.25 | 30 | 25 | 1 | 1 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | 35 | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | FR35Z | 61.25 | 30 | 25 | 1 | 0 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | 35 | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | LR10 | - | 10.5 | 10 | 1 | 1 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 47 | - | 2.6 | 3 | 500 | 4.9 | 5.3 |
| - | LR10Z | - | 10.5 | 10 | 1 | 0 | 2 | 7 | 15.4 | 30 | 6.4 | 15 | 20.8 | 11 | 47 | - | 2.6 | 3 | 500 | 4.9 | 5.3 |
| Roda | LR15 | - | 12 | 12 | 1 | 1 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 47 | - | 2.6 | 3 | 500 | 7.2 | 6.8 |
| - | LR15Z | - | 12 | 12 | 1 | 0 | 2 | 9 | 18.5 | 35 | 8.4 | 15 | 23.8 | 14 | 47 | - | 2.6 | 3 | 500 | 7.2 | 6.8 |
| - | LR20 | - | 16 | 15 | 1 | 1 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 72 | - | 2.6 | 3 | 500 | 10.2 | 9.5 |
| - | LR20Z | - | 16 | 15 | 1 | 0 | 3 | 11 | 22.5 | 46 | 10.5 | 20 | 22.7 | 18 | 72 | - | 2.6 | 3 | 500 | 10.2 | 9.5 |
| - | LR25 | - | 20.5 | 20 | 1 | 1 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 85 | - | 4.1 | 4.5 | 500 | 16.3 | 15 |
| - | LR25Z | - | 20.5 | 20 | 1 | 0 | 3.5 | 13 | 27.5 | 60 | 13 | 25 | 35.6 | 20 | 85 | - | 4.1 | 4.5 | 500 | 16.3 | 15 |
| - | LR35 | - | 30 | 25 | 1 | 1 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | - | 4.1 | 4.5 | 500 | 28.4 | 32 | |
| - | LR35Z | - | 30 | 25 | 1 | 0 | 7.5 | 18 | 42 | 84 | 17 | 40 | 56.9 | 30 | - | 4.1 | 4.5 | 500 | 28.4 | 32 | |
