Seri 33200 Bantalan Rol Tapered adalah tipe bantalan yang biasa digunakan dalam aplikasi tugas berat dan presisi tinggi. Bantalan semacam ini terdiri dari cincin dalam, cincin luar, rol dan kandang, dan memiliki kapasitas penahan beban yang sangat baik dan ketahanan aus. Desainnya memungkinkan bantalan untuk menahan beban radial dan aksial selama operasi, dan cocok untuk digunakan dalam mobil, mesin teknik, kereta api dan bidang lainnya. Rol yang meruncing dari seri 33200 menyediakan area kontak yang lebih besar, sehingga meningkatkan kapasitas penahan beban dan stabilitas operasional. Rangkaian bantalan ini biasanya terbuat dari baja paduan berkualitas tinggi dan memiliki ketahanan panas yang sangat baik dan ketahanan korosi, memastikan keandalannya di lingkungan kerja yang keras. Selain itu, desain standar bantalan seri 33200 memfasilitasi penggantian dan pemeliharaan dan mengurangi biaya penggunaan.
Itu 33200 seri roller roller roller Adalah bantalan bergulir presisi tinggi berkinerja tinggi yang cocok untuk berbagai aplikasi industri dan mekanik. Desainnya menggabungkan kapasitas beban radial dan aksial untuk menahan beban tinggi dan mencapai operasi yang lancar. Rangkaian bantalan ini banyak digunakan dalam otomotif, peralatan industri, kedirgantaraan, energi dan bidang lainnya.
1. Kapasitas beban super
Desain roller dan rusuk yang dioptimalkan meningkatkan keseragaman distribusi beban dan meningkatkan kapasitas beban dinamis sebesar 20% dibandingkan dengan bantalan standar.
Cocok untuk beban kejut dan lingkungan getaran (seperti mesin pertambangan, truk berat).
2. Kehidupan Layanan Diperpanjang
Proses perlakuan panas khusus (teknologi karbon) meningkatkan kekerasan permukaan (HRC 60) dan meningkatkan umur kelelahan sebesar 30%.
Opsi pelapis tahan karat (seperti fosfat atau pelapisan seng) cocok untuk lingkungan yang lembab atau korosif.
3. Operasi presisi dan konsumsi energi yang rendah
Akurasi level ISO P5 (P4 opsional) mengurangi kehilangan gesekan dan membantu peralatan menghemat energi hingga 15%.
Desain preload yang dapat disesuaikan untuk memenuhi persyaratan transmisi presisi tinggi (seperti spindle alat mesin).
4. kemampuan beradaptasi multifungsi
Berikan ukuran kekaisaran dan metrik (seperti 33205, 33206, 33212, dll.), Kompatibel dengan merek arus utama dan model yang dapat dipertukarkan.
Dukung kustomisasi (segel, minyak, bahan).
Area aplikasi
Industri Otomotif: Digunakan untuk diferensial otomotif, gearbox, motor, dll.
Mesin Industri: seperti peralatan mesin, sabuk konveyor, pompa, kipas, dll.
Peralatan energi: seperti generator, turbin, kompresor, dll.
Aerospace: Digunakan untuk komponen -komponen utama seperti mesin pesawat dan roda gigi pendaratan.
Peralatan Rumah Tangga: seperti mesin cuci, lemari es, pendingin udara, dll.
Parameter Produk

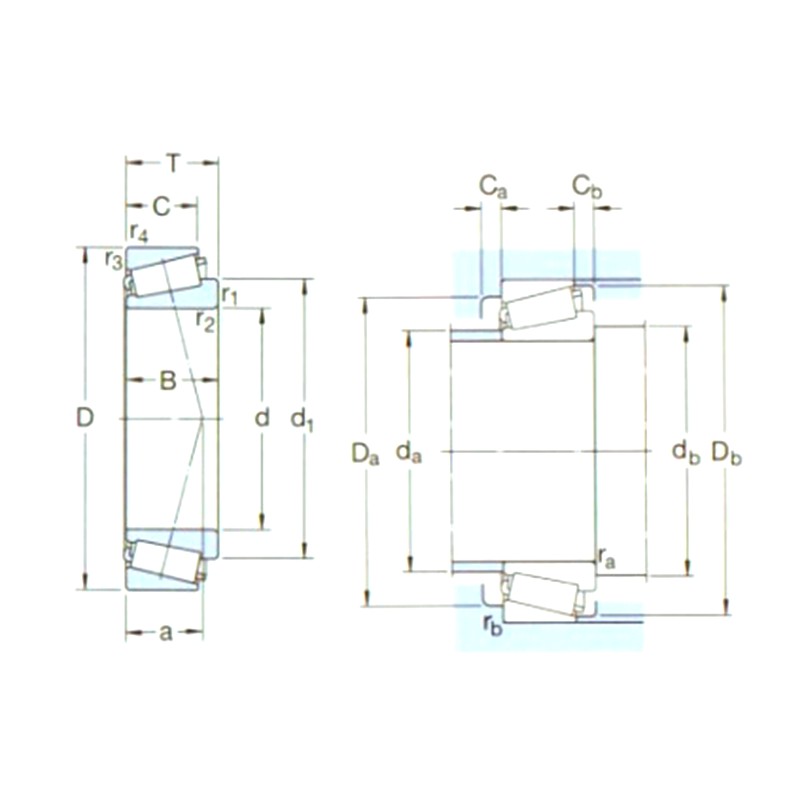

| PenAmaan | Dimensi utama （mm） | Peringkat beban Dasar （kn） | Pu | Peringkat Kecepatan （RPM） | Berat (kg) | ISO335 | Dimensi （mm） | Dimensi abutment dan fillet （mm） | Nilai | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | D | B | DYC (CR) | STC (COR) | Peringkat Kecepatan | Kecepatan Membatasi | Dimensi (ABMA) | d | d1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | da (maks) | db (min) | Da (min) | Da (maks) | Db (min) | CA (min) | CB (min) | RA (MAX) | RB (maks) | e | Y | Yo | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2de | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2de | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/qcl7c | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2de | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3ee | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3ee | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3ee | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3ee | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3ee | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
