Khusus Seri 31300 Bantalan rol yang meruncing Produsen, pabrik

Seri 31300

Itu Bantalan Rol Tirus Seri 31300 adalah bantalan terpisah berpresisi tinggi yang dirancang untuk mengatur beban radial dan aksial secara simultan. Seri ini memiliki sudut kontak yang lebih curam dibandingkan dengan bantalan tirus standar, yang dirancang khusus untuk memberikan peningkatan kapasitas pengangkutan beban aksial. Rakitan terdiri dari empat komponen yang saling bergantung: cincin bagian dalam (kerucut), cincin bagian luar (cangkir), rol tirus, dan sangkar tipe jendela. Geometri internal dioptimalkan secara matematis sehingga permukaan kerucut roller dan raceways bertemu pada puncak yang sama pada sumbu bantalan, memastikan gerakan menggelinding yang sebenarnya dan gesekan rendah selama pengoperasian kecepatan tinggi.

Kirim Permintaan

SERI 31300 · ROLLER TAPERED · SUDUT Curam

Kapasitas dorong tinggi

Bantalan Rol Tirus Seri 31300

gaya dorong aksial ditingkatkan cangkir/kerucut dapat dipisahkan profil roller logaritmik

Peningkatan Kapasitas Dorong Aksial

Peningkatan kecuraman sudut seri 31300 memungkinkan bantalan menopang beban dorong yang signifikan dalam satu arah dengan tetap menjaga stabilitas radial.

Desain Komponen yang Dapat Dipisahkan

Rakitan cangkir dan kerucut bersifat independen, memfasilitasi protokol pemeriksaan pemasangan, pelepasan, dan pemeliharaan yang disederhanakan di perumahan industri.

Akurasi Distribusi Beban

Profil roller logaritmik mengurangi tekanan tepi pada titik kontak roller/raceway, sehingga memperpanjang masa pakai dalam kondisi tugas berat.

Gesekan Operasional Rendah

Jalur balap yang presisi dan permukaan akhir yang dioptimalkan meminimalkan timbulnya panas dan degradasi pelumas selama rotasi berkelanjutan.

Parameter teknis

Kisaran diameter lubang 30mm - 150mm

Kisaran diameter luar 65mm - 225mm

Kisaran lebar 18mm - 45mm

Sudut kontak Desain sudut curam

Peringkat beban dinamis 42kN - 280kN

Kelas presisi P0/P6/P5

Bahan & sangkar

Bahan GCr15 / SAE 52100

Jenis kandang Baja tekan/kuningan mesin

Stabilisasi panas Hingga 150°C terus menerus

Izin dalam C0/C3/C4

Profil logaritmik Ujung roller dioptimalkan

Bidang Aplikasi Utama

Drivetrain Otomotif

Terintegrasi ke dalam rakitan diferensial, poros pinion, dan sistem transmisi yang memerlukan dukungan aksial kaku.

Mesin Berat

Digunakan dalam peralatan konstruksi, mesin pertanian, dan konveyor pertambangan untuk mengelola tekanan beban gabungan.

Gearbox Industri

Diterapkan pada unit gigi reduksi di mana terdapat torsi tinggi dan gaya dorong aksial selama transmisi daya.

Spindel Alat Mesin

Memberikan akurasi dan kekakuan rotasi pada peralatan pemrosesan industri.

Protokol Instalasi dan Pemeliharaan

Penyesuaian Izin Selama pemasangan, jarak bebas aksial atau beban awal harus diatur dengan benar. Penyesuaian yang salah dapat menyebabkan kelelahan dini atau suhu pengoperasian yang berlebihan.

Kompatibilitas Pelumasan Pastikan pelumas (gemuk atau oli) sesuai dengan suhu dan kecepatan pengoperasian. Pelumas berbahan dasar mineral atau sintetis harus menjangkau semua permukaan kontak sebelum dinyalakan.

Kondisi Penyimpanan Bantalan harus disimpan di lingkungan yang kering dan bebas getaran dalam kemasan aslinya yang tahan lembab. Suhu lingkungan harus tetap stabil untuk mencegah kondensasi dan oksidasi selanjutnya.

Pencegahan Kontaminasi Pertahankan lingkungan perakitan yang bersih. Partikel padat yang memasuki jalur balap dapat menyebabkan lekukan, menyebabkan permukaan terkelupas dan kegagalan bantalan.

Indikator Penanganan dan Keselamatan

Hindari benturan langsung pada cincin bantalan selama pemasangan; gunakan pemanas induksi khusus atau alat tekan untuk pemasangan. Pantau secara teratur tanda getaran dan keluaran termal selama periode pengoperasian awal untuk memverifikasi integritas tempat duduk dan keselarasan. Oli pelindung anti korosi yang digunakan di pabrik tidak boleh dihilangkan kecuali sistem pelumasan khusus memerlukan oli dasar khusus.

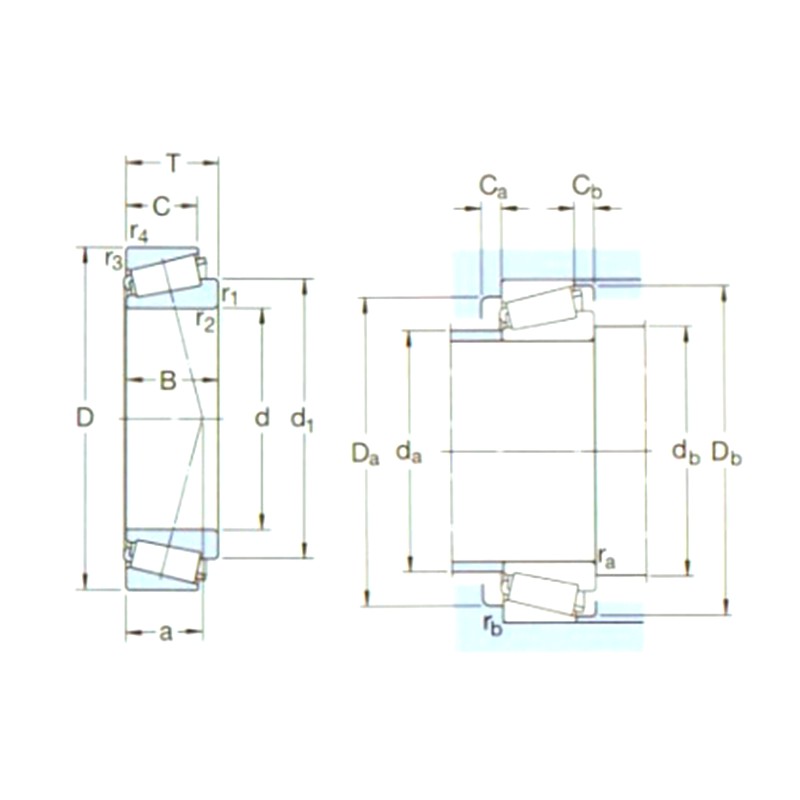

Penunjuksebuahn	Dimensi utama（mm）			Peringkat beban dasar （KN）		Pu	Peringkat kecepatan（rpm）		Berat (Kg)	ISO335	Dimensi （mm）							Dimensi penyangga dan fillet （mm）									Nilai
Penunjuksebuahn	d1	D	B	dic(Cr)	stc(Kor)	Pu	Peringkat Kecepatan	Membatasi Kecepatan	Berat (Kg)	Dimensi (ABMA)	d	d1～	B	C	r1,2(menit)	r3,4(menit)	a	da(maks)	db(menit)	Hari(menit)	Da(maks)	DB(menit)	Ca(menit)	Cb(menit)	ra(maks)	rb(maks)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
