Seri LM Standard Linear Sliding Bearing adalah komponen gerak linier berkinerja tinggi yang banyak digunakan dalam berbagai peralatan mekanik dan otomatisasi. Rangkaian bantalan ini terbuat dari baja berkualitas tinggi dan memiliki ketahanan aus yang sangat baik dan ketahanan korosi, dan dapat menahan beban dan kecepatan tinggi. Desain strukturalnya membuat instalasi mudah dan kompatibel dengan berbagai sistem rel panduan untuk memastikan kehalusan dan akurasi gerakan linier. Cincin bagian dalam dan luar bantalan seri LM adalah mesin presisi dan dicocokkan dengan bola berkualitas tinggi untuk mengurangi gesekan dan meningkatkan efisiensi operasi. Selain itu, serangkaian bantalan ini memiliki kemampuan adaptasi suhu yang baik dan kemampuan anti-polusi, dan cocok untuk bekerja di lingkungan yang keras. Mereka adalah pilihan ideal untuk otomatisasi industri, robot, peralatan mesin CNC dan bidang lainnya. Melalui pemeliharaan dan pemeliharaan yang wajar, masa pakai bantalan seri LM dapat diperpanjang secara signifikan, memastikan operasi peralatan yang stabil.
Itu Seri LM Transmisi Otomatis Standar Bantalan Bola Linear direkayasa untuk gerakan linier yang halus dan tepat dalam menuntut aplikasi industri. Sebagai komponen penting dalam sistem otomatis, bantalan linier kami memberikan kinerja luar biasa dengan gesekan minimal.
| Parameter | Spesifikasi |
|---|---|
| Bahan | Baja bantalan kromium karbon tinggi |
| Kapasitas muatan | Dinamis: 1.96kn, statis: 3.92kN |
| Suhu operasi | -20 ° C hingga 120 ° C. |
| Nilai presisi | P0, P6, P5 Tersedia |
| Ukuran standar | LM6UU ke LM50UU |
| Jenis segel | Opsi yang dilindungi ganda atau disegel karet |
Kita Bantalan bola linear seri LM banyak digunakan dalam:
Dibandingkan dengan bantalan linier konvensional, Seri LM Standar Transmisi Otomatis Penawaran:
Itu Bantalan Gerakan Linear Seri LM kompatibel dengan scafting standar dan dapat menggantikan sebagian besar unit bantalan linier OEM. Fitur Bantalan Kami:
Tersedia dalam ukuran standar dari LM6UU ke LM50UU. Konfigurasi Kustom Tersedia untuk aplikasi khusus di Sistem Transmisi Otomatis dan otomatisasi industri.

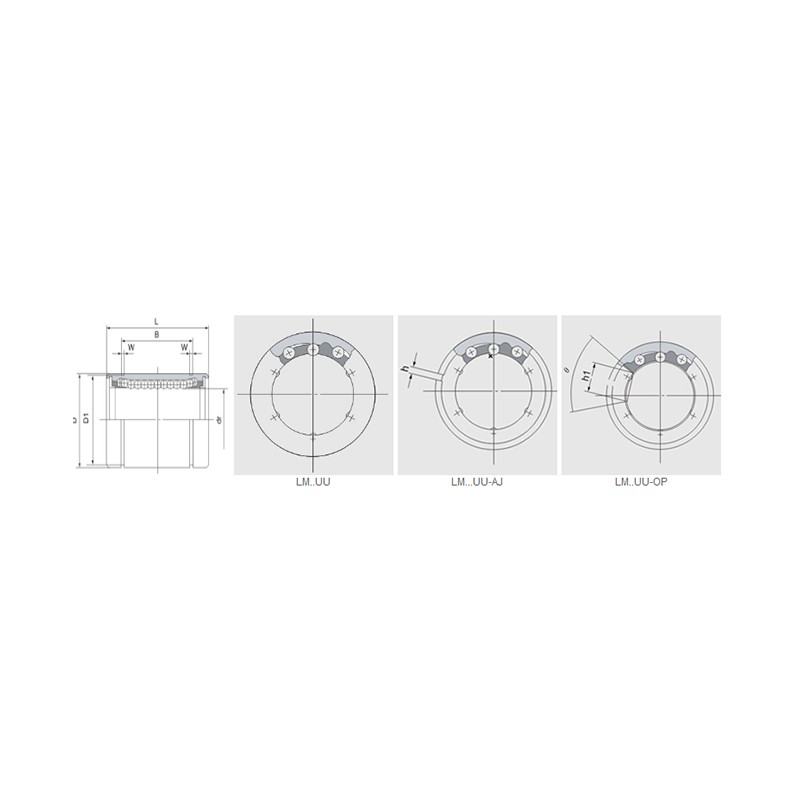

Parameter Produk
| Penahan resin | Diameter poros nominal | dr | Dimensi dan toleransi utama | Keanehan | Clearance Radial (Max) | Peringkat beban dasar (kN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… UU | Sirkuit bola | Berat (kg) | LM ... UU-AJ | Sirkuit bola | Berat | LM ... UU-OP | Sirkuit bola | Berat (kg) | mm | mm | Toleransi | Toleransi | D mm | Toleransi (μm) | L mm | Toleransi (μm) | B mm | Toleransi (μm) | W (mm) | D1 (mm) | Hmm) | H1 (mm) | θ | Presisi | Tinggi | Dinamis | Statis | |
| LM3 | 4 | 1.35 | - - | - - | - - | - - | - - | - - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - - | - - | - - | - - | - - | - - | - - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - - | - - | - - | - - | - - | - - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - - | - - | - - | - - | - - | - - | - - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - - | - - | - - | - - | - - | - - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - - | - - | - - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - - | - - | - - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - - | - - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - - | - - | - - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - - | - - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - - | - - | - - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - - | - - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-OP | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
