Seri 23200

Bantalan rol bulat seri 23200 adalah jenis bantalan yang cocok untuk kondisi beban berat dan beban kejut, dengan kinerja penyelarasan mandiri yang sangat baik, yang secara otomatis dapat menyesuaikan kesalahan sudut yang dihasilkan oleh bantalan karena ketidaksejajaran poros atau ketidaksejajaran rumah. Rol bantalan ini berbentuk bulat, dan jalur cincin bagian dalam dan luar juga berbentuk bulat, yang memungkinkannya mendistribusikan beban secara efektif, mengurangi gesekan dan keausan, serta memperpanjang masa pakai. Seri 23200 biasanya digunakan di bidang industri, seperti mesin pertambangan, peralatan metalurgi, konveyor, dan mesin berat, yang dapat mempertahankan pengoperasian yang stabil di lingkungan yang keras, dan beradaptasi dengan persyaratan kerja kecepatan tinggi dan suhu ekstrem.

Kirim Permintaan

Bantalan Rol Bulat Seri 23200

Bantalan rol bulat seri 23200 mengakomodasi beban radial dan beban aksial dua arah melalui konfigurasi roller simetris dua baris. Cincin bagian luar menggunakan jalur berbentuk bola yang memungkinkan penyelarasan mandiri, mengkompensasi ketidaksejajaran sudut antara poros dan rumahan. Seri ini dilengkapi geometri roller yang dioptimalkan dengan sangkar kuningan atau baja bermesin yang menjaga jarak roller dalam berbagai kondisi beban. Bantalan beroperasi dalam kisaran suhu -30°C hingga 150°C untuk penahan baja standar. Setiap unit dilengkapi profil logaritmik pada roller dan raceways untuk mengurangi tekanan tepi. Grup izin internal CN adalah standar, dengan C3 dan C4 tersedia berdasarkan spesifikasi. Peringkat beban mengikuti metode perhitungan ISO 281.

Keuntungan Inti

Kompensasi misalignment hingga 2 derajat dalam kondisi statis atau 1,5 derajat dalam pengoperasian dinamis
Susunan roller dua baris mendistribusikan beban radial ke dua jalur kontak
Parameter dimensi yang dapat dipertukarkan sesuai dengan standar ISO 15:2017
Baja bantalan yang dikeraskan dengan kekerasan permukaan 58-62 HRC
Cincin bagian dalam yang dapat dilepas untuk dipasang pada selongsong adaptor berbentuk silinder atau runcing

Karakteristik Produk

Kisaran diameter lubang	40 mm hingga 200 mm
Kisaran diameter luar	80 mm hingga 420 mm
Kisaran lebar	23 mm hingga 138 mm
Peringkat beban dinamis (C)	98 kN hingga 1680 kN
Peringkat beban statis (C0)	127 kN hingga 2360 kN
Membatasi kecepatan (gemuk)	2000rpm hingga 5000rpm
Membatasi kecepatan (minyak)	2600rpm hingga 6700rpm
Pilihan bahan kandang	Kuningan, baja, poliamida
Kelas izin internal	CN, C3, C4

Skenario Aplikasi

Layar getar dan penggerak eksentrik dalam pemrosesan agregat
Gearbox industri dengan persyaratan defleksi poros
Poros utama turbin angin dan mekanisme yaw/pitch
Gulungan pembuatan kertas dan silinder pengering
Konveyor penambangan dengan bentang poros yang panjang
Peralatan pengecoran kontinyu pabrik baja

Pertanyaan yang Sering Diajukan

Metode pelumasan apa yang berlaku pada seri 23200?

Pelumasan gemuk dengan sabun litium kompleks NLGI grade 2 atau 3 merupakan standar untuk kecepatan di bawah 70% dari kecepatan batas. Sirkulasi oli atau pelumasan penangas oli berlaku ketika suhu pengoperasian melebihi 100°C atau kecepatan mendekati nilai batas.

Bagaimana cara memilih izin internal yang benar?

Jarak bebas CN sesuai dengan suhu pengoperasian normal antara 20°C dan 80°C dengan poros baja. Jarak bebas C3 berlaku ketika perbedaan suhu antara cincin bagian dalam dan rumahan melebihi 15°C atau ketika gangguan yang sesuai melebihi 0,05% diameter poros.

Apa yang menunjukkan perlunya penggantian bantalan?

Peningkatan amplitudo getaran pengoperasian yang melebihi ambang batas ISO 10816-3, kenaikan suhu rumah bantalan di atas 95°C di bawah beban yang konsisten, atau suara gerinda logam selama rotasi.

Tindakan Pencegahan Instalasi

Metode pemasangan

Gunakan pemanas induksi untuk memperluas cincin bagian dalam secara seragam. Suhu pemanasan maksimum dibatasi hingga 110°C untuk baja bantalan standar. Jangan melebihi 120°C untuk menghindari efek temper pada kekerasan.

Rekomendasi kesesuaian poros

Untuk aplikasi poros berputar, gunakan interferensi yang sesuai dengan toleransi f6 atau m6. Untuk aplikasi poros stasioner, gunakan fit transisi h6 atau h7. Toleransi lubang housing direkomendasikan sebagai H7 untuk housing terpisah atau P6 untuk housing padat.

Interval pelumasan

Lakukan pelumasan ulang setiap 1000 jam pengoperasian atau periode tiga bulan pada kondisi normal. Untuk suhu ruangan di atas 70°C, kurangi interval pelumasan ulang menjadi 500 jam.

Kondisi penyimpanan

Simpan dalam kemasan aslinya dengan penghambat korosi utuh. Kelembapan sekitar di bawah 65% RH, kisaran suhu 0°C hingga 40°C. Hindari menumpuk lebih dari tiga palet.

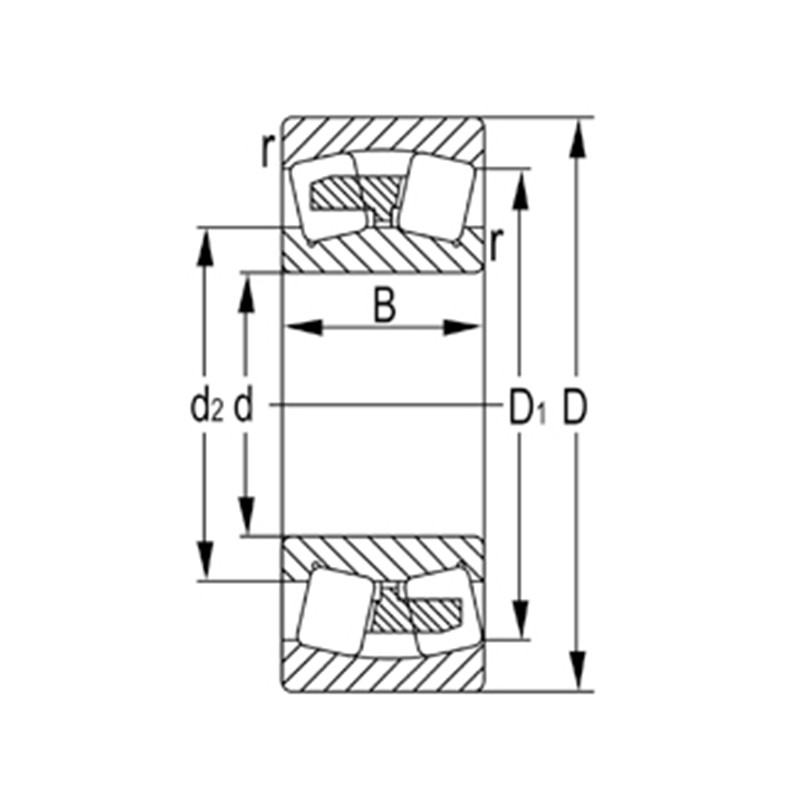

Penunjukan	Dimensi Utama (mm)				Peringkat Beban Dasar (KN)		Kecepatan Terbatas (rpm)		Berat
Penunjukan	d	D	B	rs menit	Dinamis (Cr)	Statis (Kor)	Gemuk	Minyak	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
