GE...LO

GE...LO bantalan biasa bulat adalah bantalan berkinerja tinggi yang banyak digunakan di bidang teknik mesin dan otomasi. Desainnya memungkinkan bantalan menahan beban dalam berbagai dimensi dan beradaptasi dengan lingkungan kerja yang kompleks. Rangkaian bantalan ini terbuat dari bahan berkualitas tinggi dan memiliki ketahanan aus dan ketahanan korosi yang sangat baik, yang secara efektif dapat memperpanjang masa pakainya. Selain itu, bantalan GE...LO memiliki sifat pelumasan sendiri, mengurangi biaya perawatan dan waktu henti, serta meningkatkan efisiensi pengoperasian peralatan. Desain kontak bolanya yang unik dapat menahan beban radial dan aksial yang besar dan cocok untuk pengoperasian dalam kondisi getaran dan guncangan. Ini banyak digunakan di luar angkasa, manufaktur mobil, peralatan metalurgi dan peralatan industri lainnya untuk memberikan dukungan yang stabil dan andal untuk berbagai mesin.

Kirim Permintaan

POLOS BULAT · OTOMOTIF · BEBAS PERAWATAN

GE...LO Bantalan Biasa Bulat Transmisi Otomatis

melumasi sendiri baja-di-PTFE toleran terhadap ketidakselarasan

Plain bearing bulat seri GE...LO dirancang khusus untuk aplikasi transmisi otomatis di mana gerakan osilasi, beban tinggi, dan akses perawatan terbatas merupakan faktor penting. Dilengkapi permukaan geser komposit baja-pada-PTFE, bantalan ini memberikan pengoperasian bebas perawatan dengan ketahanan aus yang sangat baik dan koefisien gesekan yang rendah. Desain cincin bagian dalam berbentuk bola mengkompensasi ketidaksejajaran sudut antara poros dan housing, sehingga mengurangi tekanan pada komponen transmisi di sekitarnya. Bantalan telah dilumasi sebelumnya dengan gemuk khusus yang tetap efektif pada rentang suhu yang luas -40°C hingga 150°C. Penunjukan LO menunjukkan bahwa bantalan dilengkapi dengan alur pelumasan dan lubang di cincin luar, memungkinkan pelumasan ulang jika diperlukan. Aplikasi umum termasuk pivot pemilih perpindahan gigi, sambungan linkage, dan titik pemasangan aktuator pada transmisi otomatis modern.

Permukaan geser komposit PTFE

Antarmuka baja-di-PTFE menghasilkan gesekan rendah dan pengoperasian bebas perawatan dengan ketahanan aus yang sangat baik di bawah beban berosilasi.

Kompensasi ketidakselarasan

Cincin bagian dalam berbentuk bola mengakomodasi ketidakselarasan sudut hingga 6 derajat, mengurangi tekanan pada komponen transmisi dan linkage.

Kemampuan pelumasan ulang

Penunjukan LO mencakup alur pelumasan dan lubang di cincin luar untuk pelumasan ulang opsional dalam aplikasi yang berat.

Kisaran suhu yang luas

Beroperasi dari -40°C hingga 150°C, kompatibel dengan cairan transmisi otomatis (ATF) dan kondisi siklus termal ekstrem.

Spesifikasi teknis

Diameter lubang 10mm - 50mm

Diameter luar 20mm - 75mm

Rentang lebar 8mm - 28mm

Permukaan geser Komposit baja-pada-PTFE

Sudut ketidaksejajaran Hingga 6 derajat

Peringkat beban dinamis 12kN - 80kN

Peringkat beban statis 25kN - 160kN

Kisaran suhu -40°C hingga 150°C

Fitur pelumasan LO (lubang alur pada lingkar luar)

Bahan GCr15 / SAE 52100 dengan lapisan PTFE

Skenario aplikasi

Pivot pemilih shift

Titik pivot untuk hubungan pemilihan gigi pada badan katup transmisi otomatis dan mekanisme perpindahan gigi.

Titik pemasangan aktuator

Titik dukungan untuk aktuator hidrolik dan listrik yang mengendalikan kopling dan pengikatan gigi.

Sambungan penghubung

Titik sambungan antar komponen transmisi yang memerlukan pergerakan sudut terbatas.

Rakitan pompa dan katup

Dukungan untuk pivot pompa hidrolik dan komponen rangkaian katup dalam transmisi otomatis.

Pertanyaan teknis

Apa arti sebutan LO pada bantalan GE...LO?

LO menunjukkan bantalan dilengkapi dengan alur pelumasan dan lubang pelumasan di ring luar. Hal ini memungkinkan pelumasan ulang selama interval servis jika aplikasi memerlukan siklus perawatan yang diperpanjang atau jika bearing terkena tingkat kontaminasi yang tinggi.

Berapa masa pakai bearing GE...LO pada umumnya?

Dalam kondisi pengoperasian normal dengan penyelarasan dan beban yang tepat, bantalan GE...LO memberikan masa pakai melebihi 500.000 siklus osilasi. Permukaan geser komposit PTFE memberikan ketahanan aus yang sangat baik dan menjaga gesekan rendah selama masa operasional bantalan.

Bisakah bearing GE...LO beroperasi tanpa pelumasan ulang?

Ya, permukaan geser komposit PTFE memberikan pelumasan bawaan, sehingga bantalan bebas perawatan untuk sebagian besar aplikasi. Fitur LO merupakan kemampuan opsional untuk kondisi pengoperasian yang parah, bukan persyaratan untuk servis normal.

Berapa sudut ketidakselarasan maksimum untuk bantalan GE...LO?

Bantalan GE...LO dapat mengakomodasi ketidaksejajaran sudut hingga 6 derajat antara poros dan rumahan. Melebihi batas ini dapat menyebabkan pembebanan tepi dan mengurangi kinerja bantalan serta masa pakai.

Kekerasan poros

Kekerasan poros yang direkomendasikan adalah 58-62 HRC dengan kekasaran permukaan Ra ≤ 0,4 µm untuk kinerja komposit PTFE yang optimal.

Perumahan memiliki toleransi

Toleransi housing yang direkomendasikan adalah H7 untuk aplikasi standar. Pastikan lubang bebas dari gerinda dan ujung yang tajam.

Kompatibilitas pelumasan

Komposit PTFE kompatibel dengan sebagian besar cairan transmisi otomatis. Hindari pelarut dan bahan kimia agresif yang dapat merusak lapisan PTFE.

Penyimpanan

Simpan dalam kemasan aslinya di lingkungan yang bersih dan kering. Hindari paparan debu dan kontaminan yang mungkin menempel pada permukaan PTFE.

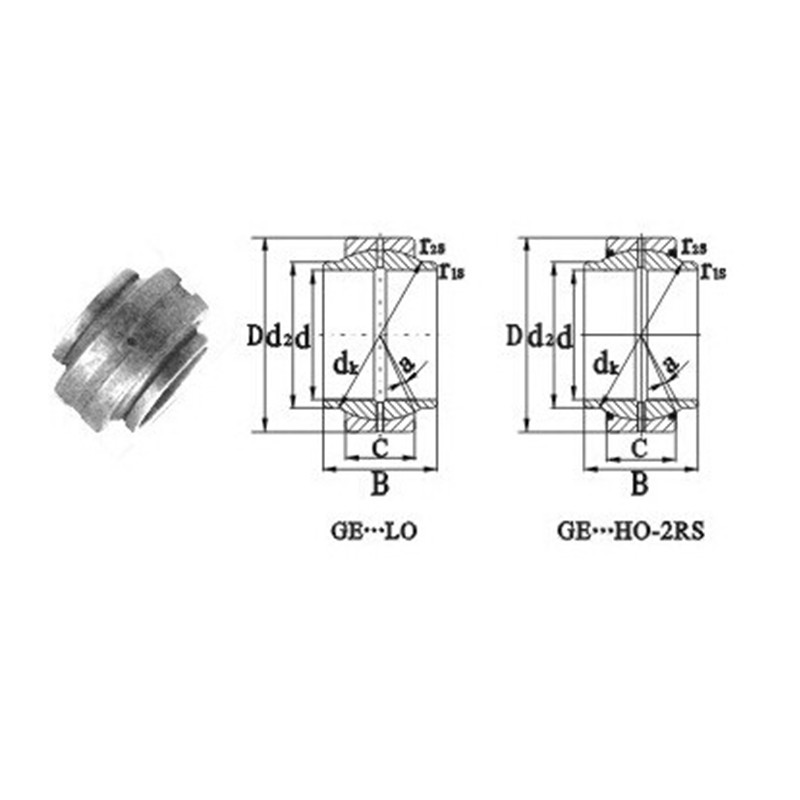

Penunjukan	Dimensi (mm)								α· ≈	Peringkat Beban (KN)		Berat (kg)
Penunjukan	d	d2 menit	D	B	C	dk	r1 menit	r2s mnt	α· ≈	C	BERSAMA	Berat (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
