Seri UCT

Itu Bantalan Bola Blok Bantal Seri UCT , sering disebut sebagai bantalan unit pengambil, terdiri dari mesin yang presisi Tipe UCT rumah besi cor dan bantalan sisipan baja krom GCR15 dengan diameter luar berbentuk bola. Konfigurasi khusus ini dirancang untuk memfasilitasi penyesuaian tegangan dan penyelarasan poros dalam sistem mekanis. Rumahnya dilengkapi slot geser di sisinya, memungkinkan seluruh unit bergerak di sepanjang rangka atau rel. Desain ini pada dasarnya digunakan untuk menjaga ketegangan sabuk atau mengatur jarak tengah poros berputar dalam sistem konveyor dan rakitan transmisi daya.

Kirim Permintaan

SERsaya UCT · KETEGANGAN · PENYESUAIAN DIRI · DESAIN SLIDE

Seri UCT Rangka Unit Pengencang dengan Sisipan Bantalan

penyesuaian bingkai-slide cincin luar berbentuk bola dilengkapi puting gemuk

Kemampuan Ketegangan Struktural

Desain rangka-geser yang terintegrasi memungkinkan penyesuaian linier, memastikan ketegangan sabuk atau rantai yang konsisten tanpa memerlukan pembongkaran sistem secara menyeluruh.

Geometri Penyelarasan Diri

Bantalan sisipan seri UC internal dilengkapi dengan cincin luar berbentuk bola yang cocok dengan lubang cekung pada rumahan, untuk mengimbangi ketidaksejajaran poros kecil atau ketidakakuratan pemasangan.

Manajemen Beban Dinamis

Diproduksi menggunakan baja bantalan kromium karbon tinggi, balapan dan bola internal memberikan distribusi beban yang konsisten pada kecepatan rotasi yang bervariasi.

Efisiensi Penyegelan dan Pelumasan

Dilengkapi dengan nipel gemuk standar dan sistem segel multi-bibir, unit ini mencegah masuknya debu dan kelembapan sekaligus mempertahankan pelumas untuk interval servis yang lebih lama.

Karakteristik teknis

Bahan perumahan Besi cor/baja stempel

Jenis sisipan bantalan Seri UC (atur pengunci sekrup)

Kisaran diameter poros 12mm hingga 50mm

Perjalanan penyesuaian 25mm hingga 60mm

Sistem penyegelan Segel multi-bibir

Pemasangan pelumasan Nipple gemuk standar M6 / M8

Skenario aplikasi industri umum

Sistem Ketegangan Konveyor

Digunakan di ujung ekor konveyor sabuk untuk mengatur regangan sabuk dan mencegah selip selama pengangkutan material.

Mesin Pertanian

Digunakan di mesin pemanen dan elevator biji-bijian di mana posisi poros harus dikalibrasi untuk jenis tanaman yang berbeda.

Jalur Tekstil dan Pengemasan

Diintegrasikan ke dalam mesin yang memerlukan pelacakan belt dan rantai secara presisi di lingkungan produksi berkecepatan tinggi.

Kipas dan Blower Industri

Memfasilitasi penyelarasan rakitan motor yang digerakkan oleh sabuk untuk meminimalkan getaran dan kehilangan daya.

Protokol Instalasi dan Pemeliharaan

Verifikasi Keselarasan Pastikan jalur geser sejajar dan bebas dari serpihan sebelum memasang rumah UCT untuk mencegah pengikatan selama penyetelan.

Kalibrasi Torsi Sekrup set harus dikencangkan sesuai nilai torsi yang ditentukan untuk mencegah selip poros tanpa menyebabkan deformasi cincin bagian dalam.

Frekuensi Pelumasan Pada suhu pengoperasian standar (-20°C hingga 100°C), gemuk harus diisi ulang berdasarkan jam operasional dan tingkat debu di lingkungan.

Kondisi Penyimpanan Unit harus disimpan di lingkungan yang kering dan suhunya terkontrol dalam kemasan anti karat aslinya untuk mencegah korosi atmosferik pada permukaan bantalan.

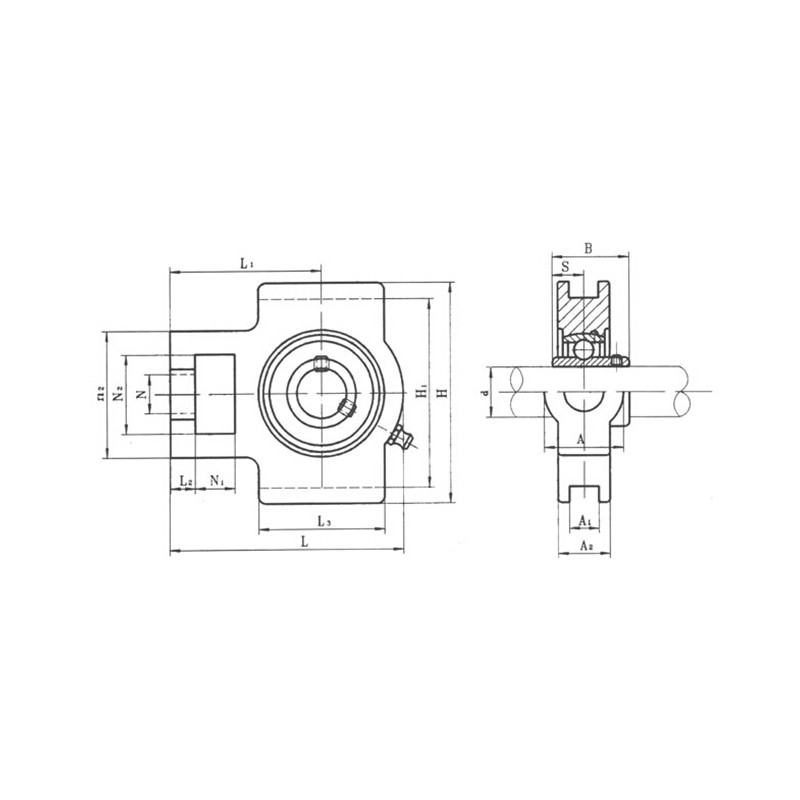

Model	Ukuran（mm）																Jenis Bantalan	Tipe Rumah	Berat (dengan kursi)
Model	d	N1	L2	H2	N2	N	L3	SEBUAH1	H1	H	L	A2	A	L1	B	S	Jenis Bantalan	Tipe Rumah	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
