Seri St ... B Bantalan bola linier biasa adalah komponen gerak gesekan rendah presisi tinggi yang banyak digunakan dalam peralatan otomatisasi, permesinan, dan sistem transportasi. Jenis bantalan ini menggunakan bola baja berkualitas tinggi yang dikombinasikan dengan rel pemandu untuk mencapai gerakan linier yang halus, secara signifikan mengurangi kerugian gesekan dan meningkatkan efisiensi kerja. Seri St ... B memiliki desain yang ringkas, mudah dipasang dan dipelihara, dan cocok untuk berbagai kondisi beban. Selain itu, ketahanan aus dan resistensi korosi yang sangat baik memastikan kinerja stabil jangka panjang dan beradaptasi dengan lingkungan kerja yang keras.
Parameter Produk

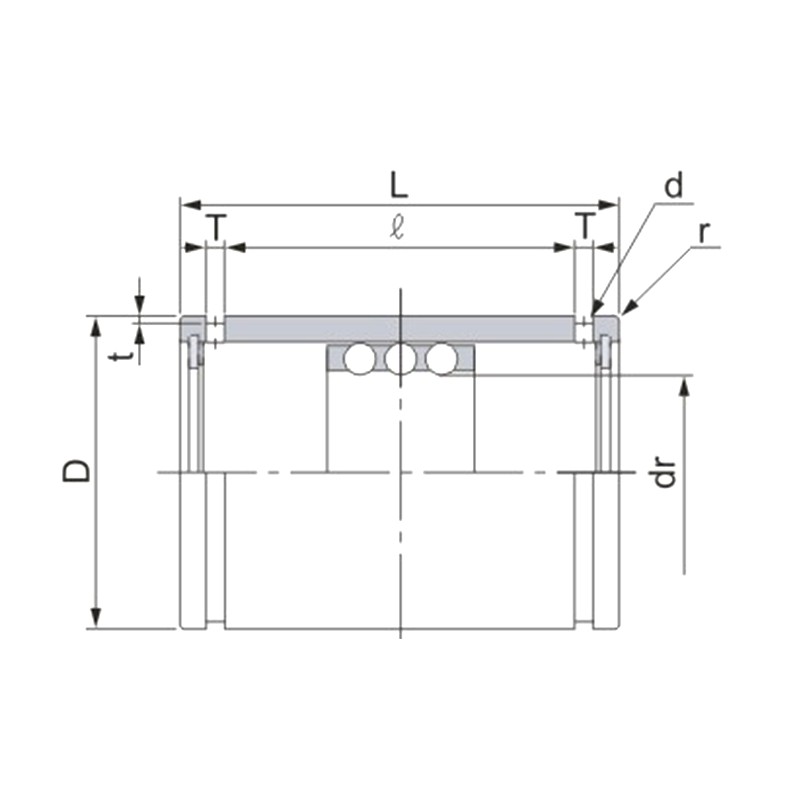

| Model | StRoke maksimum (mm) | Jumlah baris | dr | Dimensi dan toleransi utama | Peringkat beban dasar (kN) | Berat (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Toleransi | D mm | Toleransi (μm) | L mm | Toleransi (μm) | l mm | T mm | t (mm) | D (mm) | r | Dinamis | Statis | ||||
| ST 8B | 8 | 6 | 8 | 1.69 | 15 | 0/-11 | 24 | 0/ -0.2 | 17.1 | 1.5 | 0.5 | 1.2 | 0.5 | 549 | 490 | 16.8 |
| ST 10B | 8 | 6 | 10 | 1.69 | 19 | 0/-13 | 30 | 0/ -0.2 | 22.7 | 1.5 | 0.5 | 1.2 | 0.5 | 130 | 931 | 31.2 |
| St 12b | 8 | 6 | 12 | 1.69 | 23 | 0/-13 | 32 | 0/ -0.2 | 24.5 | 1.5 | 0.5 | 1.2 | 0.5 | 1720 | 1630 | 46 |
| ST 16B | 16 | 6 | 16 | 1.69 | 28 | 0/-13 | 37 | 0/ -0.2 | 29.1 | 1.5 | 0.7 | 1.3 | 0.5 | 1910 | 1980 | 75 |
| ST 20B | 20 | 6 | 20 | 1.65 | 32 | 0/-16 | 45 | 0/ -0.2 | 35.8 | 2 | 0.7 | 1.5 | 0.5 | 260 | 2320 | 106 |
| ST 25b | 20 | 6 | 25 | 1.65 | 37 | 0/-16 | 45 | 0/ -0.3 | 35.8 | 2 | 0.7 | 1.6 | 1 | 2170 | 2670 | 125 |
| ST 30B | 44 | 6 | 30 | 1.65 | 45 | 0/-16 | 65 | 0/ -0.3 | 53.5 | 2.5 | 1 | 2 | 1 | 4800 | 6270 | 220 |
| ST 35B | 54 | 6 | 35 | 1.64 | 52 | 0/-19 | 70 | 0/ -0.3 | 58.5 | 2.5 | 1 | 2 | 1.5 | 550 | 760 | 346 |
| ST 40b | 66 | 6 | 40 | 1.64 | 60 | 0/-19 | 80 | 0/ -0.3 | 68.3 | 2.5 | 1 | 2 | 1.5 | 6710 | 9560 | 540 |
| ST 50B | 88 | 6 | 50 | 1.64 | 72 | 0/-19 | 100 | 0/ -0.3 | 86.4 | 3 | 1 | 2.5 | 1.5 | 8970 | 13800 | 862 |
| ST 60B | 88 | 6 | 60 | 1.63 | 85 | 0/-22 | 100 | 0/ -0.3 | 86.4 | 3 | 1 | 2.5 | 2 | 9700 | 16500 | 1290 |
| ST 80B | 76 | 6 | 80 | 1.63 | 110 | 0/-22 | 100 | 0/ -0.4 | 86 | 3 | 1.5 | 2.5 | 2 | 12700 | 24300 | 2110 |
| ST100B | 76 | 6 | 100 | 1.61 | 130 | 0/-25 | 100 | 0/ -0.4 | 86 | 3 | 1.5 | 2.5 | 2 | 13700 | 29400 | 2520 |
