Khusus Seri NF2200 Bantalan rol silindris Produsen, pabrik

Seri NF2200

Itu Bantalan Rol Silinder Seri NF2200 adalah unit presisi berkapasitas tinggi yang dirancang untuk menopang beban radial yang berat sekaligus mengakomodasi perpindahan aksial dalam satu arah. Secara arsitektural, desain NF menampilkan dua rusuk integral pada lingkar luar dan satu rusuk integral pada lingkar dalam. Konfigurasi ini memungkinkan bantalan menyediakan lokasi poros aksial dan menahan beban dorong yang terputus-putus. Diproduksi dari baja kromium karbon tinggi (GCr15), seri NF2200 menjalani perlakuan panas yang ketat untuk mencapai struktur mikro stabil yang mampu beroperasi di bawah getaran frekuensi tinggi dan kecepatan rotasi. Roller silinder internal digerinda ke profil logaritmik untuk mengoptimalkan distribusi tegangan di seluruh permukaan kontak, sehingga secara efektif mengurangi tegangan tepi dan memperpanjang umur operasional rakitan mekanis.

Kirim Permintaan

SERI NF · ROL SILINDER · CINCIN DALAM RIB TUNGGAL

Spesifikasi Teknis dan Ikhtisar Teknik: Bantalan Rol Silinder Seri NF2200

KEUNGGULAN INTI

Pemuatan Aksial Searah

Cincin bagian dalam berusuk tunggal memungkinkan bantalan memandu poros secara aksial dalam satu arah, menyederhanakan desain rumah.

Kekakuan Radial Tinggi

Kontak linier antara roller dan raceways memberikan kapasitas menahan beban yang unggul dibandingkan bantalan bola kontak titik dengan dimensi yang setara.

Mengurangi Torsi Gesekan

Sangkar yang dibuat dengan mesin presisi (kuningan atau baja) meminimalkan gesekan roller-ke-sangkar, sehingga memfasilitasi suhu pengoperasian yang lebih rendah pada RPM tinggi.

Desain Komponen yang Dapat Dipisahkan

Cincin bagian dalam atau luar dapat dipasang secara terpisah, menyederhanakan proses pemasangan dan pemeliharaan pada mesin yang kompleks.

parameter kunci

Karakteristik Produk

Penunjukan Seri NF2200 (Seri Dimensi 22)

Komposisi Bahan Baja Bantalan GCr15 / SAE 52100

Kelas Presisi P0 (Biasa), P6, hal5

Izin Internal C0 (Biasa), C2, C3, C4

Varian Kandang M (Kuningan Mesin), W (Baja Tekan), TVP (Poliamid)

Konfigurasi Cincin Bagian Dalam yang Dapat Dipisahkan dengan Tulang Rusuk Tunggal

Geometri kontak linier · kekakuan radial tinggi · kepatuhan dimensi ISO 15:2017

22 seri lebar

P5 presisi tersedia

Skenario Aplikasi Utama

mereka

Motor Listrik dan Generator

Memberikan dukungan radial yang kaku untuk poros rotor sekaligus mengelola ekspansi termal.

Gearbox Industri

Menangani beban berat dalam peredam kecepatan yang memerlukan keselarasan poros yang presisi.

Spindel Alat Mesin

Digunakan pada rakitan yang memerlukan kekakuan radial tinggi dan runout minimal.

Kotak Gandar Kereta Api

Mendukung sistem transportasi tugas berat yang memerlukan ketahanan dan ketahanan terhadap benturan.

Penyimpanan dan Penanganan

Bearing Seri NF2200 harus disimpan dalam kemasan VCI (Vapor Corrosion Inhibitor) aslinya hingga saat pemasangan. Fasilitas penyimpanan harus menjaga suhu konstan antara 15°C dan 25°C dengan kelembaban relatif tidak melebihi 60%. Bantalan harus disimpan secara horizontal untuk mencegah deformasi aksial dalam waktu lama.

Tindakan Pencegahan Instalasi dan Penggunaan

Kekuatan Pemasangan Selalu gunakan selongsong pemasangan atau pemanas induksi. Jangan sekali-kali memberikan benturan langsung pada ring atau roller, karena dapat menyebabkan raceway penyok (brinelling).

Kompatibilitas Pelumas Pastikan gemuk atau oli yang dipilih sesuai dengan persyaratan viskositas untuk suhu pengoperasian dan kondisi beban yang dihitung.

Toleransi Poros dan Perumahan Verifikasi bahwa permukaan tempat duduk memenuhi tingkat toleransi ISO (misalnya, k6 atau m6 untuk poros) untuk memastikan kesesuaian interferensi yang benar.

Protokol Kebersihan Jangan menghilangkan lapisan pengawet kecuali jika ditentukan, karena lapisan ini kompatibel dengan sebagian besar pelumas berbahan dasar mineral standar.

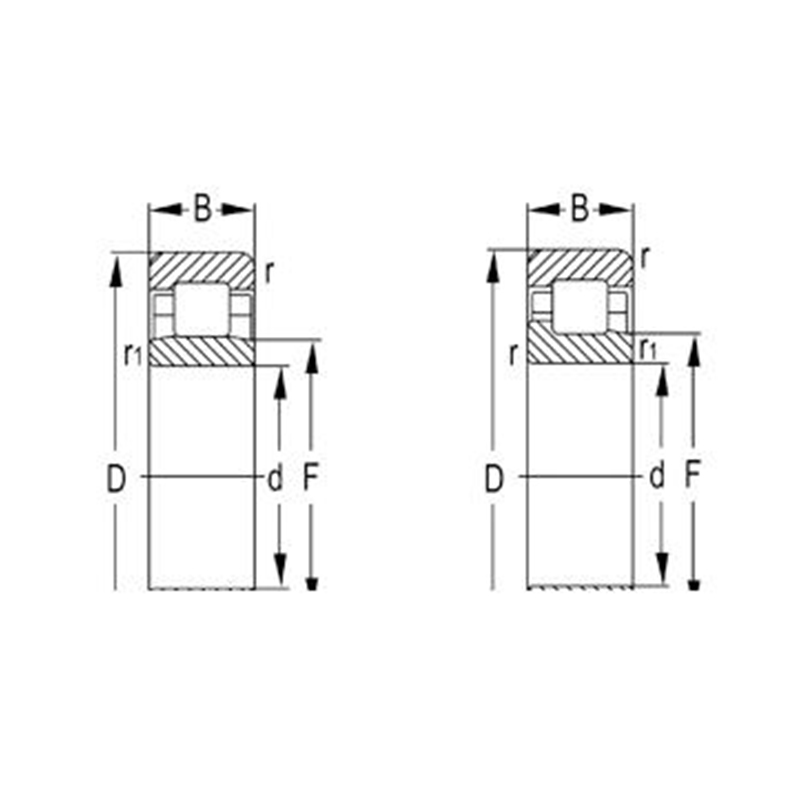

Penunjukan	Dimensi Utama (mm)					Peringkat Beban Dasar (KN)		Kecepatan Terbatas (rpm)		Berat
Penunjukan	d	D	B	rs menit	rs1 menit	Dinamis (Cr)	Statis (Kor)	Gemuk	Minyak	(kg)
NF2203EM	17	40	16	0.6	0.3	24	22	16000	18000	0.095
NF2204EM	20	47	18	1	0.6	22.2	20.3	15000	18000	0.141
NF2205EM	25	52	18	1	0.6	23.7	22.8	10000	14000	0.168
NF2206EM	30	62	20	1	0.6	23.9	33.1	7500	11000	0.3
NF2207EM	35	72	23	1.1	0.6	49	51.2	6500	9500	0.45
NF2208EM	40	80	23	1.1	1.1	58.3	62	6000	9000	0.49
NF2209EM	45	85	23	1.1	1.1	61.4	67.8	5300	8000	0.54
NF2210EM	50	90	23	1.1	1.1	64.2	73.6	5000	7500	0.65
NF2211EM	55	100	25	1.5	1.1	75.3	87.2	4300	6700	0.77
NF2212EM	60	110	28	1.5	1.5	101	123	4000	6300	1.09
NF2213EM	65	120	31	1.5	1.5	120	149	3500	5600	1.55
NF2214EM	70	125	31	1.5	1.5	119	151	3300	5300	1.7
NF2215EM	75	130	31	1.5	1.5	135	172	3000	5000	1.8
NF2216EM	80	140	33	2	2	148	186	2800	4800	2.2
NF2217EM	85	150	36	2	2	169	218	2600	4500	2.8
NF2218EM	90	160	40	2	2	207	265	2400	4300	3.6
NF2219EM	95	170	43	2.1	2.1	230	298	2200	4000	4.3
NF2220EM	100	180	46	2.1	2.1	259	338	2000	3800	5.99
NF2222EM	110	200	53	2.1	2.1	334	442	1600	3400	8.7
NF2224EM	120	215	58	2.1	2.1	367	492	1200	3000	9.55
NF2226EM	130	230	64	3	3	395	560	1000	2800	11.9
