ROLLER JARUM · CANGKIR YANG DIAMBIL · KOMPAK

Seri BK Bantalan Rol Jarum

ujung terbuka beban radial yang tinggi desain kompak

Bantalan rol jarum Seri BK adalah bantalan tipe cangkir yang ditarik dengan ujung terbuka, dirancang untuk aplikasi yang memerlukan kapasitas beban radial tinggi dalam selubung ruang radial minimal. Cincin bagian luar yang ditarik satu bagian berfungsi sebagai raceway dan housing, menghilangkan kebutuhan akan lubang housing terpisah. Needle roller yang digerinda secara presisi dengan profil logaritmik memastikan distribusi beban yang optimal dan mengurangi tekanan tepi. Bantalan dilengkapi dengan pegas penahan yang menahan jarum tetap pada tempatnya selama penanganan dan perakitan. Suhu pengoperasian berkisar antara -30°C hingga 120°C, kompatibel dengan gemuk dan oli standar. Seri BK menawarkan pertukaran langsung dengan desain yang sudah ada dan tersedia dalam berbagai ukuran metrik untuk digunakan dalam transmisi otomotif, girboks industri, dan mesin kompak.

Desain hemat ruang

Konstruksi cangkir yang ditarik menghilangkan kebutuhan akan lubang rumah terpisah, sehingga mengurangi ukuran dan berat rakitan secara keseluruhan.

Beban radial tinggi

Kontak garis antara jarum dan jalur balap memberikan kapasitas beban radial yang unggul dibandingkan bantalan bola dengan dimensi serupa.

Mempertahankan musim semi

Pegas penahan terintegrasi menahan set jarum dengan aman selama penanganan, menyederhanakan pemasangan dan mencegah hilangnya roller.

Profil logaritmik

Profil roller jarum yang dioptimalkan mengurangi tekanan tepi dan meningkatkan distribusi beban, sehingga memperpanjang masa pakai di bawah beban berat.

Spesifikasi teknis

Diameter lubang 5mm - 50mm

Diameter luar 9mm - 62mm

Kisaran lebar 8mm - 35mm

Peringkat beban dinamis 3,2kN - 28,5kN

Peringkat beban statis 4,8kN - 42,0kN

Membatasi kecepatan (gemuk) 6000 - 18000 rpm

Membatasi kecepatan (minyak) 8000 - 24000 rpm

Jenis kandang Mempertahankan musim semi

Bahan GCr15 / SAE 52100

Kisaran suhu -30°C hingga 120°C

Skenario aplikasi

Transmisi otomotif

Poros gearbox, rakitan sinkronisasi, dan set roda gigi planetary memerlukan dukungan radial yang kompak.

Gearbox industri

Unit reduksi kecepatan tinggi dan torsi tinggi dengan ruang terbatas.

Perkakas listrik

Bor, gerinda, dan gerinda sudut memerlukan bantalan padat berdensitas tinggi.

Mesin pertanian

Komponen pemanen, penggerak PTO, dan sistem konveyor.

Pertanyaan teknis

Apa perbedaan antara bantalan jarum seri BK dan HK?

Bantalan seri BK memiliki ujung terbuka, memungkinkan pelumasan melalui poros dan kemudahan perakitan. Bantalan seri HK adalah bantalan ujung tertutup dengan tutup bawah tersegel, yang memberikan perlindungan tambahan terhadap kontaminasi dan menahan pelumas.

Berapa kekerasan poros yang direkomendasikan untuk bantalan seri BK?

Kekerasan poros yang direkomendasikan adalah 58-62 HRC dengan kekasaran permukaan Ra ≤ 0,2 µm. Poros berfungsi sebagai jalur balap bagian dalam, sehingga kekerasan dan penyelesaian akhir yang tepat sangat penting untuk kinerja bantalan dan masa pakai yang optimal.

Bagaimana cara memasang bantalan BK?

Tekan bantalan ke dalam rumahan menggunakan alat pemasangan yang bersentuhan dengan cincin luar. Pastikan lubang housing berada dalam toleransi dan bebas dari gerinda. Jangan sekali-kali memberikan tenaga melalui jarum atau pegas penahan.

Pelumasan apa yang direkomendasikan untuk bantalan BK?

Gunakan gemuk lithium NLGI grade 2 dengan aditif EP untuk sebagian besar aplikasi. Untuk pengoperasian kecepatan tinggi, pelumasan oli lebih disukai. Pastikan pelumas mencapai permukaan kontak jalur jarum sebelum memulai.

Perumahan memiliki toleransi

Toleransi housing yang direkomendasikan adalah H7 untuk aplikasi standar. Untuk lingkungan dengan getaran tinggi, gunakan housing fit P6.

Persiapan poros

Pastikan poros digerinda dan dikeraskan hingga 58-62 HRC dengan permukaan akhir Ra ≤ 0,2 µm. Hapus tepi tajam dan gerinda.

Penyimpanan

Simpan dalam kemasan aslinya di lingkungan kering dengan suhu stabil. Hindari paparan terhadap kelembapan dan bahan kimia korosif.

Pelumasan

Oleskan pelumas ke poros dan set jarum sebelum perakitan. Untuk aplikasi yang disegel, pastikan volume pengisian gemuk yang tepat.

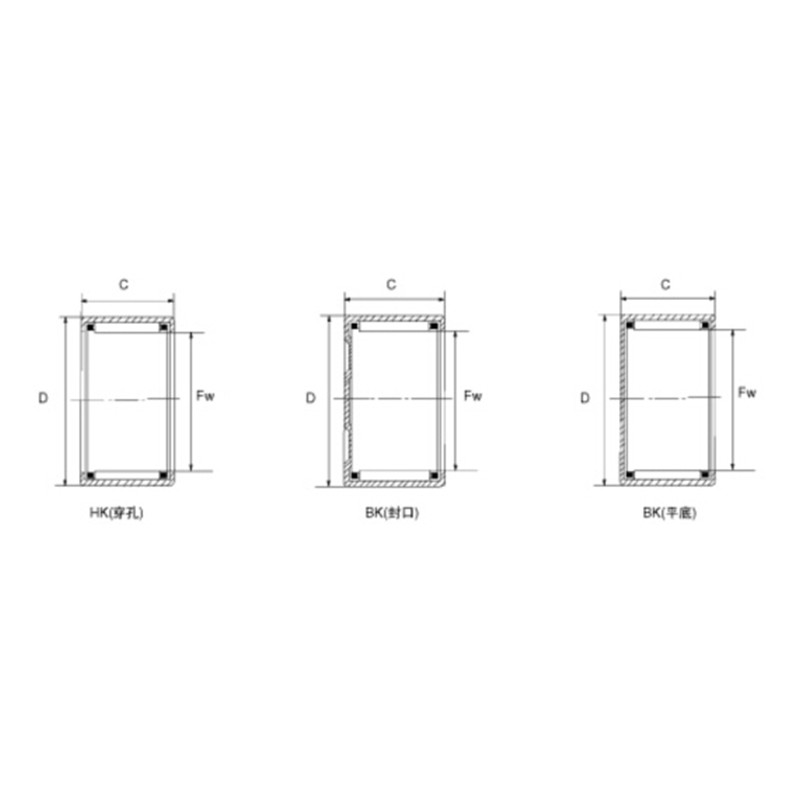

Penunjukan Bantalan		Diameter Poros（mm）	Berat (Kg)	Dimensi Batas (mm)			Peringkat Beban Dasar (N)		Membatasi Kecepatan (rpm)
Kode Saat Ini	Kode Asli	Diameter Poros（mm）	Berat (Kg)	Fw	D	C	Dinamis	Statis	Minyak
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	April-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
