Khusus Seri NA Bantalan bola sisipan stainless steel Produsen, pabrik

Seri NA

Bantalan sisipan seri NA adalah bantalan gelinding yang dirancang untuk menyederhanakan pemasangan dan pemeliharaan. Biasanya terdiri dari cincin bagian dalam, cincin bagian luar, dan elemen penggulung. Cincin bagian dalam dapat dipasang langsung pada poros, sedangkan cincin bagian luar biasanya dipasang pada casing atau braket. Bantalan seri NA memiliki ketahanan aus dan kapasitas menahan beban yang baik dan banyak digunakan pada peralatan industri, mesin pertanian, perkakas listrik, dan bidang lainnya. Desainnya memungkinkan pengoperasian dengan tingkat offset sumbu dan perubahan sudut tertentu, menjadikannya sangat mudah beradaptasi. Rangkaian bantalan ini juga menawarkan beragam opsi penyegelan dan kedap debu untuk meningkatkan kinerjanya di lingkungan yang keras. Karakteristik bantalan sisipan seri NA menjadikannya pilihan yang efisien dan andal untuk memenuhi berbagai kebutuhan aplikasi dan mengurangi biaya pemeliharaan peralatan.

Kirim Permintaan

BEARING INSERT STAINLESS · SERI NA · TUGAS PENCUCIAN

Seri NA

Bantalan Bola Sisipan Baja Tahan Karat

Membosankan 12–50 mm

Segel 2RS

Gemuk Kelas makanan H1

Bantalan bola sisipan baja tahan karat Seri NA dibuat untuk posisi konveyor dan penggerak yang melalui pembersihan rutin, kontak lembab, atau paparan bahan kimia ringan. Sisipannya memasangkan cincin dan bola baja tahan karat dengan kerah pengunci eksentrik, yang mencengkeram poros tanpa memerlukan bahu mesin. Cincin luar memiliki profil bulat sehingga unit dapat ditempatkan pada rumah cekung standar dan mentolerir sedikit defleksi poros. Kedua sisi menggunakan segel karet kontak, dan rongganya diisi dengan minyak food grade sebelum dikirim. Diameter lubang mencakup 12 mm hingga 50 mm, diameter luar 32 mm hingga 100 mm, dan lebar 12 mm hingga 32 mm. Suhu layanan tetap antara -20°C dan 110°C. Seri ini terutama dikhususkan dalam pemrosesan makanan, pembotolan minuman, lini pengemasan, dan peralatan farmasi yang memerlukan ketahanan terhadap korosi sebagai persyaratan pengadaan.

KARAKTERISTIK UTAMA

Cincin dan bola tahan karat

Tahan terhadap pencucian berulang dan kontak bahan kimia tanpa menimbulkan karat atau lubang pada permukaan raceway.

Kerah pengunci eksentrik

Kerah berputar ke cincin bagian dalam untuk menjepit poros, menyederhanakan pemasangan dan memungkinkan pelepasan tanpa merusak lapisan poros.

Kontur luar berbentuk bola

Cocok untuk blok bantalan cekung dan rumah bergelang, menyerap ketidakselarasan poros kecil yang akan menekan tepi jalur balap.

Segel kontak dan isian food grade

Segel kontak karet di kedua sisi menghalangi air dan residu produk, sedangkan gemuk H1 yang telah diisi sebelumnya mendukung kondisi pengoperasian yang sanitasi.

REFERENSI PEMESANAN

Membosankan diameter 12mm – 50mm

Diameter luar 32mm – 100mm

Lebar 12mm – 32mm

Bahan ring dan bola Baja tahan karat

Metode penguncian Kerah eksentrik

Segeling type karet kontak 2RS

Gemuk fill Kelas makanan H1

Kisaran suhu -20°C hingga 110°C

Kompatibilitas perumahan Blok bantal / bergelang

Pengemasan Karton tahan korosi

SPESIFIKASI BIDANG

Konveyor pengolahan makanan

Penopang roller dan poros penggerak pada saluran yang sering menjalankan siklus pencucian dengan bahan sanitasi.

Jalur pembotolan minuman

Posisi konveyor dan filler terkena semprotan air, sisa sirup, dan bahan kimia pembersih.

Mesin pengemasan

Unit pembatasan, pelabelan, dan pengemasan yang mengandung uap air dan debu produk.

Peralatan farmasi

Mesin ruang bersih yang memerlukan ketahanan terhadap korosi dan pelepasan partikel rendah dari bagian yang bergerak.

Unit kelautan dan dermaga

Peralatan penanganan dek terkena udara asin dan kontak air secara berkala.

Penggerak pemrosesan kimia

Peralatan pengaduk dan pemindah tempat media korosif ringan bersentuhan dengan area wadah.

PERTANYAAN PENGADAAN

Apa perbedaan kerah eksentrik dengan pengunci sekrup set?

Kerah eksentrik berputar ke cincin bagian dalam untuk menjepit poros di sekeliling lingkar penuhnya, menyebarkan gaya cengkeraman lebih merata dibandingkan sekrup set kontak titik. Hal ini mengurangi risiko penandaan poros dan memungkinkan pelepasan tanpa menggores permukaan poros.

Bisakah Seri NA dipasang pada rumah blok bantal yang sudah ada?

Ya. Kontur luar berbentuk bola cocok dengan lubang rumah cekung standar, sehingga sisipannya sesuai dengan blok bantal dan unit bergelang yang kompatibel. Verifikasikan diameter lubang housing terhadap diameter luar sisipan sebelum perakitan.

Pelumasan apa yang diterapkan di pabrik?

Setiap unit dikemas dengan gemuk food grade H1 sebelum disegel. Volume pengisian diatur untuk ukuran bantalan, sehingga tidak diperlukan pelumasan tambahan sebelum pemasangan di sisi saluran.

Kelas tahan karat apa yang digunakan untuk cincin dan bola?

Cincin dan bola menggunakan kelas bantalan tahan karat yang dipilih untuk servis basah dan agak korosif. Nilai pastinya tercantum pada sertifikat material yang disertakan dengan setiap pengiriman.

CATATAN GUDANG DAN PERAKITAN

Persiapan poros

Bersihkan poros dan hilangkan gerinda sebelum memasukkan bantalan. Cacat permukaan di bawah cincin bagian dalam menciptakan titik tekanan lokal yang memperpendek masa pakai.

Pengencangan kerah

Putar kerah eksentrik searah putaran poros dan kencangkan sekrup pengunci. Periksa kembali tempat duduk setelah jam operasional pertama.

Pemeriksaan lubang perumahan

Pastikan lubang rumah cekung bersih dan bebas dari residu yang mengeras. Kontaminasi mengurangi efek penyelarasan diri dan memperpendek masa pakai insert.

Penyimpanan

Jaga agar kemasan asli tetap tersegel sampai ada masalah di sisi garis. Simpan jauh dari pelarut terklorinasi dan kelembapan tinggi untuk menjaga lapisan tahan karat.

Sisipan tahan karat seri NA kerah pengunci eksentrik Isi kelas makanan H1

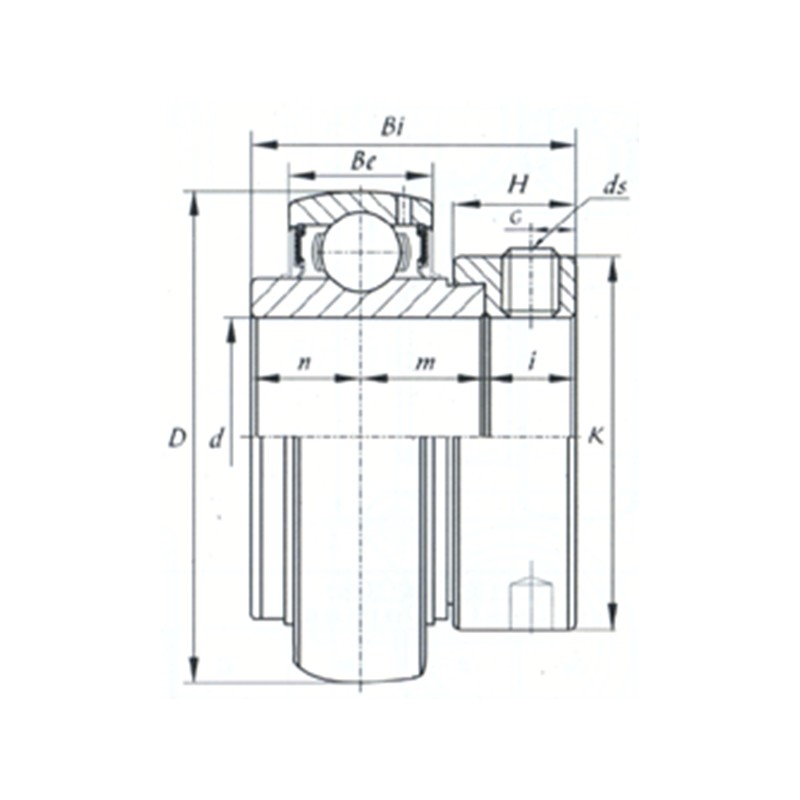

Nomor bantalan.	d		Dimensi（mm）									Peringkat Jadilahban Dasar (kN)
Nomor bantalan.	(mm)	(masuk.)	D	Be	dua	B1	n	K	H	G	ds	Dinamis	Statis
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1.25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1.25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
