Bantalan sisipan Seri CS adalah desain bantalan berkinerja tinggi yang banyak digunakan di berbagai mesin dan peralatan industri. Bantalan ini menggabungkan bantalan bola dalam alur dan desain rumah untuk memberikan kemampuan dan daya tahan pengangkutan beban yang sangat baik. Seri CS terbuat dari bahan berkualitas tinggi, memiliki ketahanan korosi dan ketahanan aus yang baik, serta cocok untuk lingkungan yang keras seperti suhu tinggi dan kelembapan tinggi. Selain itu, proses pemasangan dan pemeliharaannya yang disederhanakan memungkinkan pengguna mengganti dan merawat peralatan dengan mudah, sehingga meningkatkan efisiensi peralatan secara keseluruhan. Bantalan sisipan Seri CS juga hadir dalam berbagai spesifikasi dan ukuran untuk memenuhi berbagai kebutuhan aplikasi dan banyak digunakan pada mesin pertanian, peralatan otomasi, dan sistem konveyor.
Bantalan bola sisipan baja tahan karat Seri CS dirancang untuk aplikasi yang mengutamakan ketahanan terhadap korosi, kebersihan, dan daya tahan. Dibangun dari baja tahan karat martensitik AISI 440C, bantalan ini menawarkan ketahanan yang sangat baik terhadap kelembapan, asam ringan, dan lingkungan pencucian tanpa mengurangi kapasitas beban. Desain cincin luar berbentuk bola mengkompensasi ketidakselarasan poros dan ketidakakuratan pemasangan, sementara mekanisme penguncian sekrup yang disetel menyediakan pemasangan poros yang aman. Dilengkapi dengan segel karet kontak 2RS di kedua sisi, bantalan menahan pelumas dan mencegah masuknya kontaminan dalam aplikasi pemrosesan makanan, farmasi, dan kelautan. Bantalan telah dilumasi sebelumnya dengan gemuk food grade (terdaftar NSF H1) untuk kontak langsung dengan produk habis pakai. Suhu pengoperasian berkisar antara -20°C hingga 110°C, kompatibel dengan siklus pencucian suhu tinggi. Tersedia dalam ukuran lubang inci dan metrik untuk penggantian langsung pada peralatan yang ada.
AISI 440C merupakan baja tahan karat martensit dengan kekerasan lebih tinggi (58-60 HRC) dan ketahanan aus dibandingkan 304 (austenitik). 440C memberikan kapasitas beban dan umur kelelahan yang lebih baik, menjadikannya pilihan utama untuk aplikasi bantalan yang memerlukan ketahanan terhadap korosi dan kekuatan mekanis.
Ya, Seri CS dirancang untuk lingkungan pencucian dengan suhu pengoperasian hingga 110°C. Segel 2RS dan gemuk tingkat makanan mempertahankan kinerja selama siklus pembersihan suhu tinggi. Untuk pengoperasian berkelanjutan di atas 100°C, konsultasikan dengan produsen untuk pemilihan gemuk.
Gunakan kunci momen dengan nilai torsi yang ditentukan (biasanya 2-4 Nm untuk ukuran lebih kecil, hingga 8 Nm untuk bantalan lebih besar). Pengencangan yang berlebihan dapat merusak cincin bagian dalam, sedangkan pengencangan yang kurang dapat menyebabkan selip pada poros. Selalu gunakan kompon pengunci ulir untuk aplikasi yang bergetar.
Ya, Seri CS tersedia dengan gemuk food grade terdaftar NSF H1, sehingga cocok untuk aplikasi yang bersentuhan dengan makanan secara insidental. Konstruksi baja tahan karat dan desain tertutup mencegah kontaminasi pelumas pada produk makanan.
Parameter Produk

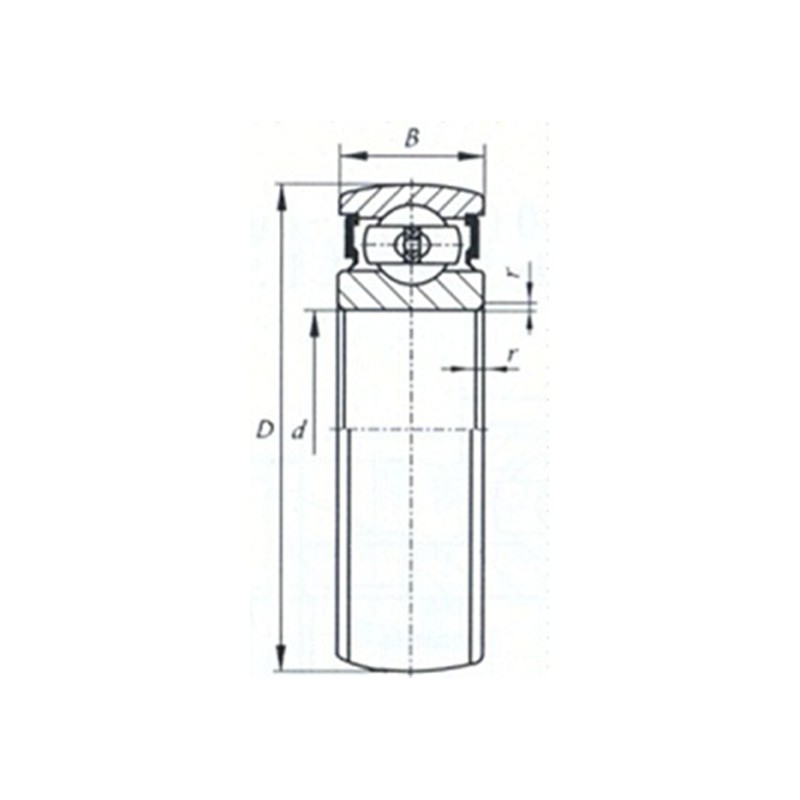

| Penunjukan Bantalan | Dimensi（mm） | Peringkat beban dasar (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | menit | Kr | Kor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
