Bantalan bola miniatur flensa seri yang diperluas adalah komponen mekanis yang banyak digunakan dalam peralatan presisi, dengan kinerja rotasi yang efisien dan kapasitas daya tarik beban yang sangat baik. Jenis bantalan ini biasanya terdiri dari cincin dalam, cincin luar, elemen bergulir (bola) dan kandang. Cincin luar memiliki desain flensa untuk memfasilitasi pemasangan dan memastikan stabilitas bantalan selama operasi. Karena ukurannya yang ringkas, jenis bantalan bola miniatur ini umumnya digunakan dalam peralatan elektronik, model, mobil, dan mesin kecil lainnya. Seri yang diperluas dirancang untuk memberikan kekakuan dan kekuatan yang lebih besar dalam ruang kompak untuk aplikasi berkecepatan tinggi dan presisi tinggi. Selain itu, bahan dan pelumas berkualitas tinggi mengurangi gesekan dan memperpanjang masa pakai. Pengguna harus memperhatikan ukuran, kapasitas beban, dan kecepatan bantalan saat memilih untuk memenuhi kebutuhan aplikasi tertentu.

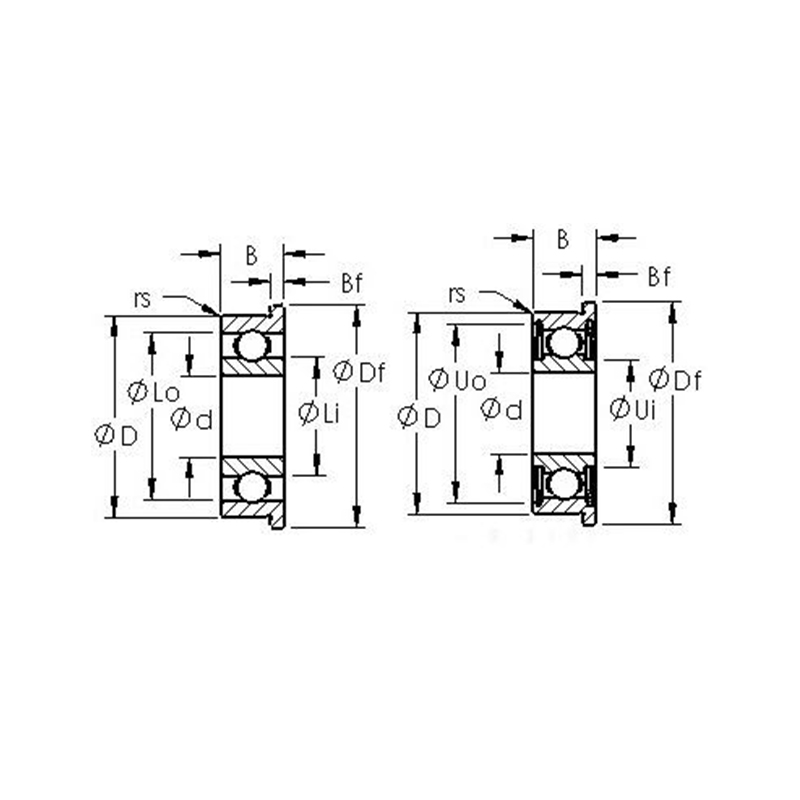

Parameter Produk
| Jenis referensi | Diameter bore | O.D. | Flens | Bantalan terbuka | Bantalan terlindung | ||||||
| r (min) | O.D. | Lebar luar | Lebar batin | Lebar flensa | Jenis referensi | Lebar luar | Lebar batin | Lebar flensa | |||
| FRW0ZZ | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | FRW0 | 2.38 | 3.175 | |
| FRW1ZZ | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| FRW1-4ZZ | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133ZZ | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5ZZ | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5ZZ | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6ZZ | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| FRW2ZZ | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| FRW3ZZ | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | FRW3 | 4.978 | 5.773 | 1.067 |
| FRW168ZZ | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| FRW4ZZ | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| FRW1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
