LM ... Seri Luu Bantalan bola linier ganda adalah komponen gerak berkinerja tinggi yang dirancang untuk memberikan gerakan linier yang halus dan stabil. Strukturnya adalah desain lebar ganda dengan area kontak yang lebih besar, mampu menahan beban yang lebih tinggi dan memperpanjang masa pakai. Bantalan berisi beberapa bola baja presisi tinggi, yang berjalan di trek, mengurangi gesekan dan meningkatkan efisiensi gerakan. LM ... Bantalan seri LUU banyak digunakan dalam peralatan otomatisasi, peralatan mesin CNC, printer 3D dan bidang lainnya, dan dapat secara efektif meningkatkan akurasi kerja dan stabilitas peralatan. Ini juga dirancang dengan mudah pemasangan dan pemeliharaan, membuatnya berkinerja baik dalam berbagai aplikasi industri. Rangkaian bantalan ini cocok untuk aplikasi yang membutuhkan kecepatan tinggi, beban tinggi dan umur layanan yang panjang, menjadikannya pilihan yang ideal dalam rekayasa mesin modern.

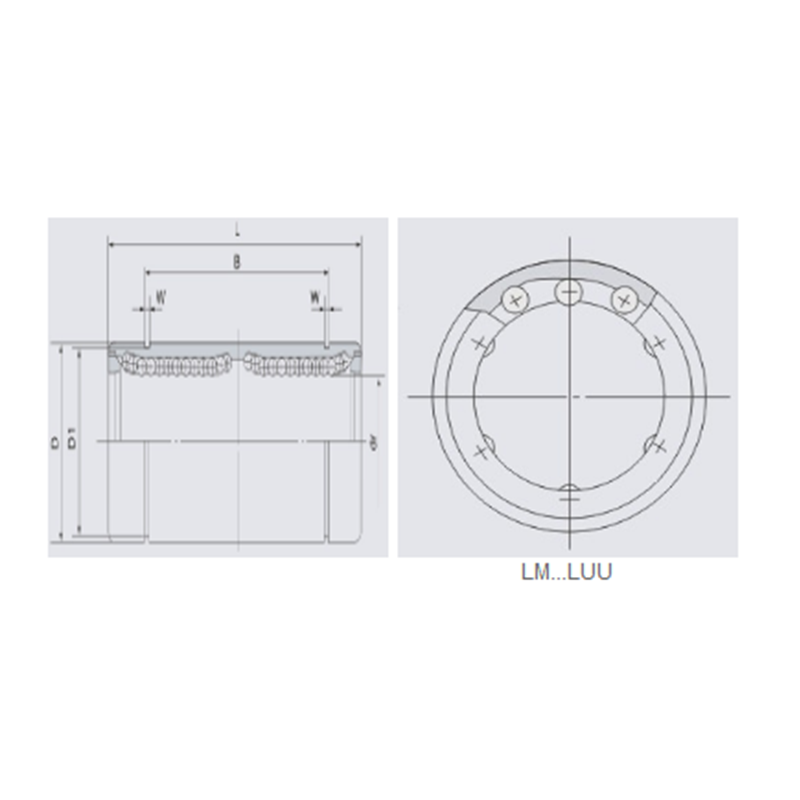

Parameter Produk
| Nomor bantalan | Diameter poros nominal | dr | Dimensi dan toleransi utama | Keanehan | Clearance Radial (Max) | Peringkat beban dasar (kN) | Berat (kg) | ||||||||||
| LM ... LUU | Sirkuit bola | mm | mm | Toleransi | D mm | Toleransi (μm) | L mm | Toleransi (μm) | B mm | Toleransi (μm) | W (mm) | D1 (mm) | Dinamis | Statis | |||
| Lm4l | 4 | 4 | 4 | 0/-9 | 8 | 0/-11 | 23 | 0/-200 | 20.4 | 0/-200 | - | - | 12 | 106 | 254 | 4 | |
| Lm5luu | 4 | 5 | 5 | 0/-9 | 10 | 0/-11 | 28 | 0/-200 | 20.4 | 0/-200 | 1.1 | 9.6 | 12 | 261 | 412 | 8.4 | |
| Lm6luu | 4 | 6 | 6 | 0/-10 | 12 | 0/-13 | 35 | 0/-300 | 27 | 0/-300 | 1.1 | 11.5 | 15 | 323 | 530 | 16 | |
| Lm8luu | 4 | 8 | 8 | 0/-10 | 15 | 0/-13 | 45 | 0/-300 | 35 | 0/-300 | 1.1 | 14.3 | 15 | 431 | 784 | 31 | |
| Lm10luu | 4 | 10 | 10 | 0/-10 | 19 | 0/-16 | 55 | 0/-300 | 44 | 0/-300 | 1.3 | 18 | 15 | 588 | 1100 | 62 | |
| LM12LUU | 4 | 12 | 12 | 0/-10 | 21 | 0/-16 | 57 | 0/-300 | 46 | 0/-300 | 1.3 | 20 | 15 | 813 | 1570 | 80 | |
| LM13LUU | 4 | 13 | 13 | 0/-10 | 23 | 0/-16 | 61 | 0/-300 | 46 | 0/-300 | 1.3 | 22 | 15 | 813 | 1570 | 90 | |
| LM16LUU | 5 | 16 | 16 | 0/-10 | 28 | 0/-16 | 70 | 0/-300 | 53 | 0/-300 | 1.6 | 27 | 15 | 1230 | 2350 | 145 | |
| Lm20luu | 5 | 20 | 20 | 0/-12 | 32 | 0/-19 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 20 | 1400 | 2740 | 180 | |
| LM25LUU | 6 | 25 | 25 | 0/-12 | 40 | 0/-19 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 20 | 1560 | 3140 | 440 | |
| LM30LUU | 6 | 30 | 30 | 0/-12 | 45 | 0/-19 | 123 | 0/-400 | 89 | 0/-400 | 1.85 | 43 | 20 | 2490 | 5490 | 480 | |
| LM35LUU | 6 | 35 | 35 | 0/-15 | 52 | 0/-22 | 135 | 0/-400 | 99 | 0/-400 | 2.1 | 49 | 25 | 2650 | 6270 | 795 | |
| LM40LUU | 6 | 40 | 40 | 0/-15 | 60 | 0/-22 | 151 | 0/-400 | 121 | 0/-400 | 2.1 | 57 | 25 | 3430 | 8040 | 1170 | |
| LM50LUU | 6 | 50 | 50 | 0/-15 | 80 | 0/-22 | 192 | 0/-400 | 148 | 0/-400 | 2.6 | 76.5 | 25 | 6080 | 15900 | 3100 | |
| Lm60luu | 6 | 60 | 60 | 0/-20 | 90 | 0/-25 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 30 | 7550 | 20000 | 3500 | |
