Khusus Seri 3000A-2Z Bantalan Bola Kontak Sudut Double Double Produsen, pabrik

Seri 3000A-2Z

Bantalan bola kontak sudut baris ganda seri 3000A-2Z adalah bantalan berkinerja tinggi yang banyak digunakan dalam peralatan elektromekanis, mobil, dan mesin industri. Rangkaian bantalan ini memiliki desain dua baris, dapat menahan beban aksial dan radial yang lebih tinggi, dan cocok untuk digunakan dalam pengoperasian kecepatan tinggi dan kondisi beban berat. Struktur kontak sudutnya memungkinkan bantalan menghilangkan tegangan secara efektif, mengurangi gesekan, dan meningkatkan daya tahan saat menahan beban. Bantalan seri 3000A-2Z juga dilengkapi dengan penutup debu (2Z), yang secara efektif mencegah kotoran masuk ke dalam bantalan dan memperpanjang masa pakainya. Selain itu, bantalan ini memiliki kinerja yang sangat baik dalam hal akurasi dan kekakuan, sehingga cocok untuk aplikasi presisi tinggi.

Kirim Permintaan

BARIS GANDA · KONTAK 30° · ZZ TERLINDUNGI

3000A-2Z Bantalan Bola Kontak Sudut Baris Ganda

Sudut kontak 30° pelindung logam ZZ sudah diberi minyak sebelumnya

Bantalan bola kontak sudut baris ganda seri 3000A-2Z dirancang untuk aplikasi yang memerlukan kapasitas beban aksial dan radial tinggi dalam selubung aksial kompak. Konfigurasi baris ganda memberikan dukungan aksial dua arah dengan tetap mempertahankan lebar yang sempit dibandingkan dengan bantalan baris tunggal berpasangan. Sudut kontak 30° mengoptimalkan keseimbangan antara kekakuan aksial dan kapasitas beban radial. Dilengkapi dengan pelindung logam 2Z di kedua sisinya, bantalan ini memberikan perlindungan efektif terhadap partikel besar dengan tetap menjaga torsi gesekan rendah. Dilumasi sebelumnya dengan gemuk litium berkualitas tinggi, bantalan ini menawarkan pengoperasian bebas perawatan untuk interval servis yang lebih lama. Suhu pengoperasian berkisar antara -30°C hingga 110°C. Aplikasi yang umum mencakup pompa, kotak roda gigi, motor listrik, dan mesin industri yang mengutamakan efisiensi ruang dan kapasitas beban tinggi.

Dukungan aksial dua arah

Konfigurasi baris ganda memberikan kapasitas beban aksial di kedua arah, sehingga menghilangkan kebutuhan akan bantalan baris tunggal berpasangan.

Sudut kontak yang dioptimalkan

Sudut kontak 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Sistem pelindung 2Z

Pelindung logam di kedua sisi memberikan perlindungan efektif terhadap partikel besar dengan tetap menjaga torsi gesekan rendah.

Lebar aksial kompak

Desain lebar sempit sesuai dengan ruang aksial terbatas sekaligus memberikan kapasitas beban dua bantalan baris tunggal.

Spesifikasi teknis

Diameter lubang d 10mm - 40mm

Diameter luarD 30mm - 80mm

Lebar B 14mm - 28mm

Sudut kontak nominalnya 30°

Beban dinamisC 8.2kN - 32.5kN

Beban statis C0 5,6kN - 22,8kN

Membatasi kecepatan (gemuk) 6000 - 16000 rpm

Tipe pelindung 2Z (pelindung logam)

Kelas presisi P0/P5

Bahan kandang PA66 diperkuat serat kaca

Skenario aplikasi

Pompa industri

Pompa sentrifugal dan pompa perpindahan positif memerlukan dukungan aksial dua arah.

Gearbox

Penopang poros pada penggerak reduksi dan sistem transmisi daya dengan ruang aksial terbatas.

Motor listrik

Dukungan poros motor dengan kontrol preload untuk posisi rotor yang tepat.

Mesin pertanian

Rol konveyor dan poros penggerak pada pemanen dan traktor.

Pertanyaan teknis

Apa perbedaan antara penyegelan 2Z dan 2RS?

2Z mengacu pada pelindung logam di kedua sisi, yang melindungi dari partikel besar dan memberikan torsi gesekan rendah. 2RS mengacu pada segel karet kontak di kedua sisi, yang memberikan penyegelan menyeluruh terhadap kelembapan dan kontaminan tetapi dengan torsi gesekan yang lebih tinggi.

Bagaimana cara mengatur pramuat untuk bantalan 3000A-2Z?

Bantalan 3000A-2Z dilengkapi dengan pengaturan pramuat internal yang dioptimalkan untuk aplikasi umum. Untuk persyaratan pramuat tertentu, konsultasikan dengan produsen. Dalam kebanyakan kasus, bantalan dirancang untuk beban awal standar tanpa memerlukan penyesuaian tambahan.

Bisakah bantalan 3000A-2Z mengakomodasi ketidaksejajaran?

Bantalan kontak sudut memiliki kemampuan misalignment yang terbatas. Ketidaksejajaran sudut maksimum yang disarankan adalah kurang dari 0,05 derajat. Untuk aplikasi dengan ketidaksejajaran, pertimbangkan bantalan rol bulat atau bantalan bola yang dapat menyelaraskan sendiri.

Pemasangan

Berikan kekuatan secara merata pada cincin yang sedang dipasang. Gunakan alat pres dengan selongsong penyangga yang sesuai. Jangan memberikan kekuatan pada elemen yang menggelinding.

Pertimbangan pramuat

Preload yang berlebihan dapat menyebabkan panas berlebih dan kelelahan dini. Ikuti spesifikasi pabrikan untuk kesesuaian housing dan poros.

Penyimpanan

Simpan dalam kemasan aslinya di tempat yang kering dan bersih dengan suhu stabil. Hindari paparan atmosfer korosif.

Pelumasan

Pra-pelumas seumur hidup. Tidak diperlukan pelumasan awal. Untuk kondisi yang sulit, konsultasikan dengan produsen untuk opsi pelumasan ulang.

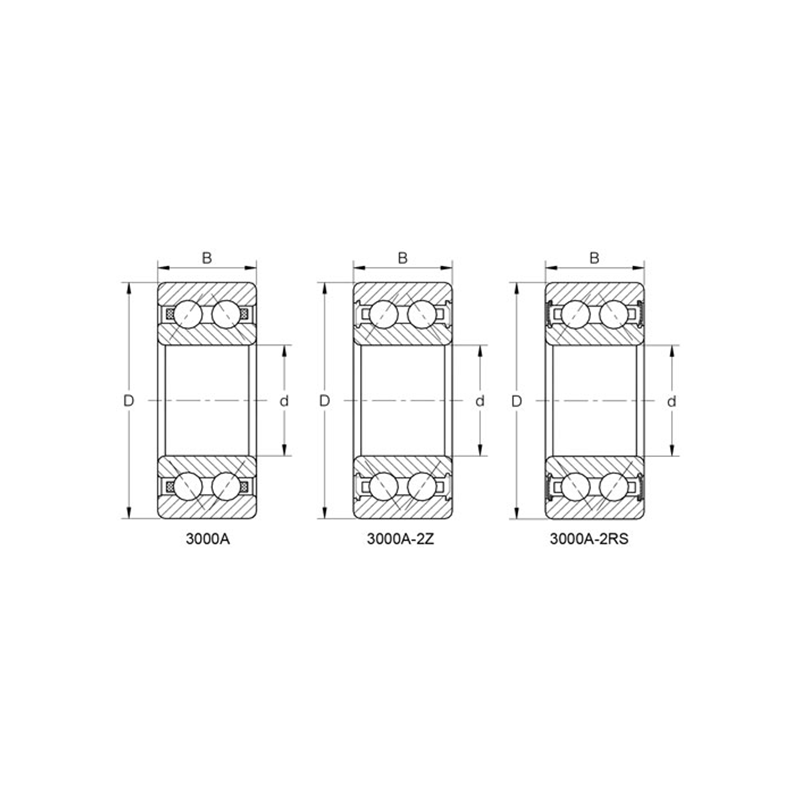

Penunjukan	Dimensi Utama (mm)			Peringkat Beban Dasar (KN)		Kecepatan Terbatas (rpm)		Berat
Penunjukan	d	D	B	Dinamis (Cr)	Statis (Kor)	Gemuk	Minyak	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
