Seri 3000A-2RS

Bantalan bola kontak sudut baris ganda seri 3000A-2RS adalah bantalan berkinerja tinggi yang dirancang untuk menahan beban radial dan aksial secara bersamaan. Desain dua barisnya yang unik memberikan kapasitas dan stabilitas menahan beban yang lebih tinggi serta cocok untuk digunakan dalam aplikasi beban tinggi dan kecepatan tinggi. Rangkaian bantalan ini terbuat dari bahan berkualitas tinggi dan tahan aus serta tahan korosi untuk memastikan pengoperasian jangka panjang dan andal. Sudut kontak cincin bagian dalam dan luar bantalan dirancang secara tepat untuk mendistribusikan beban secara efektif, sehingga memperpanjang masa pakai. Selain itu, desain segel 2RS secara efektif mencegah kontaminan masuk ke dalam bantalan dan mengurangi frekuensi perawatan. Bantalan jenis ini banyak digunakan dalam industri otomotif, peralatan mesin, pembangkit listrik tenaga angin dan peralatan mekanis lainnya. Ini memiliki kinerja dan stabilitas yang sangat baik dan dapat memenuhi kebutuhan berbagai kondisi kerja.

Kirim Permintaan

BARIS GANDA · SUDUT KONTAK 30° · 2RS TERSEGEL

3000A-2RS Bantalan Bola Kontak Sudut Baris Ganda

Sudut kontak 30° disegel ganda sudah diberi minyak sebelumnya presisi P5

Desain baris ganda terintegrasi Seri 3000A-2RS menggabungkan dua baris bola dalam satu unit, memungkinkan dukungan untuk beban radial tinggi sekaligus mengelola gaya aksial dua arah.

Sudut kontak yang dioptimalkan Didesain dengan sudut kontak nominal 30°, memberikan kinerja seimbang antara kekakuan aksial dan kapasitas beban radial untuk aplikasi serbaguna.

Sistem penyegelan integral Dilengkapi dengan segel karet kontak 2RS di kedua sisi, bantalan mempertahankan pelumasan dan mencegah masuknya kontaminan di lingkungan berdebu atau basah.

Pelumasan pabrik Telah diisi sebelumnya dengan gemuk berbasis litium berkualitas tinggi, cocok untuk suhu pengoperasian dari -30°C hingga 110°C, sehingga mengurangi frekuensi perawatan.

Parameter teknis

Diameter lubang d 10mm - 40mm

Diameter luarD 26mm - 72mm

Lebar B 12mm - 24mm

Sudut kontak nominalnya 30°

Beban dinamisC 7,6kN - 28,5kN

Beban statis C0 5.2kN - 20.8kN

Membatasi kecepatan (gemuk) 8000 - 18000 rpm

Jenis penyegelan 2RS (karet kontak)

Kelas presisi P0/P5

Bahan kandang PA66 diperkuat serat kaca

Aplikasi yang umum

W Pompa air Pompa sirkulasi pendingin dalam sistem otomotif dan industri.

G Gearbox Poros penyangga pada unit reduksi gigi tugas ringan.

M Motor Motor dan generator listrik memerlukan penempatan poros yang tepat.

A Peralatan pertanian Komponen pemanen dan sistem penggerak PTO.

I Penggemar industri Dukungan poros untuk sistem ventilasi besar.

P Pompa dan kompresor Pompa sentrifugal dan kompresor putar.

Penyimpanan

Simpan dalam kemasan asli yang belum dibuka. Simpan di tempat kering dengan suhu 15-25°C dan kelembapan di bawah 60%.

Pemasangan

Terapkan gaya tekan secara merata pada cincin yang sedang dipasang. Gunakan alat pendukung untuk menghindari deformasi. Periksa toleransi poros dan housing sebelum perakitan.

Pelumasan

Sudah diberi minyak seumur hidup. Tidak diperlukan pelumasan awal. Untuk kondisi yang sulit, konsultasikan dengan produsen untuk interval pelumasan ulang.

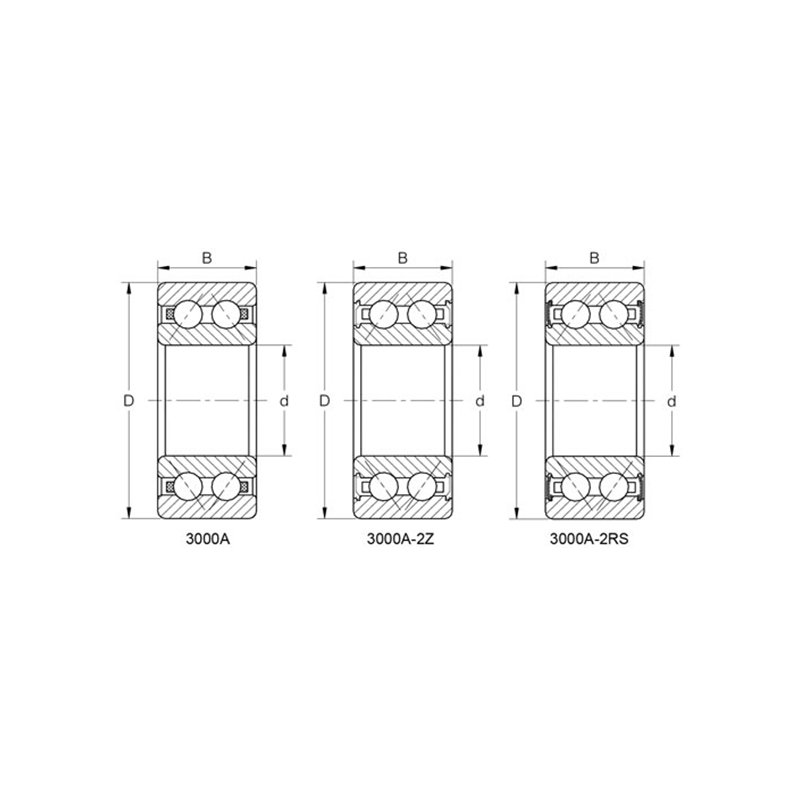

Penunjukan	Dimensi Utama (mm)			Peringkat Beban Dasar (KN)		Kecepatan Terbatas (rpm)		Berat
Penunjukan	d	D	B	Dinamis (Cr)	Statis (Kor)	Gemuk	Minyak	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5
