Khusus Seri R Bantalan bola alur yang dalam Produsen, pabrik

Seri R

Bantalan Bola Alur Dalam Seri R adalah jenis bantalan yang banyak digunakan. Ini memiliki karakteristik struktur sederhana, pemasangan mudah dan biaya perawatan rendah. Itu dapat menahan beban radial dan beban aksial dua arah tertentu. Selain itu, bantalan bola dalam alur seri R juga memiliki karakteristik gesekan rendah, kebisingan rendah, dan getaran rendah, serta cocok untuk kondisi pengoperasian kecepatan tinggi. Jenis bantalan ini menyediakan berbagai jenis struktur, seperti penutup debu, cincin penyegel, dll., untuk memenuhi kebutuhan lingkungan kerja yang berbeda.

Kirim Permintaan

SERI R · ALUR DALAM · EKSTRA KECIL

Seri R Bantalan Bola Alur Dalam

inci / lubang metrik terbuka / terlindung / tersegel Presisi P0 / P5

Jejak kompak

Dirancang untuk aplikasi dengan ruang terbatas, seri R memberikan dukungan beban radial dan aksial yang andal dalam lingkup minimal.

Varian inci dan metrik

Tersedia dengan ukuran lubang inci standar (R4, R6, R8, dll.) serta metrik yang setara agar dapat dipertukarkan dengan desain yang sudah ada.

Konfigurasi penyegelan

Tersedia varian terbuka, berpelindung logam (ZZ), atau bersegel karet (2RS) untuk memenuhi persyaratan kontaminasi dan pelumasan tertentu.

Pengoperasian yang lancar

Arena pacuan kuda yang presisi dan bola berkualitas tinggi memastikan tingkat getaran yang rendah dan mengurangi kebisingan akustik pada peralatan sensitif.

Ringkasan spesifikasi

Diameter lubang 3,175 mm - 12,700 mm (0,125 inci - 0,500 inci)

Diameter luar 7,938 mm - 28,575 mm (0,3125 inci - 1,125 inci)

Lebar 2.779mm - 7.938mm

Peringkat beban dinamis 0,5kN - 4,6kN

Peringkat beban statis 0,2kN - 2,3kN

Membatasi kecepatan (gemuk) 18000 - 42000 rpm

Aplikasi umum

Instrumen

Alat ukur, flow meter, dan peralatan optik presisi.

Motor listrik

Motor kipas kecil, motor stepper, dan penggerak mini.

Otomotif

Penggerak power window, aktuator kunci pintu, dan rakitan sensor.

Medis

Peralatan gigi, alat bedah, dan instrumen diagnostik.

Robotika

Aktuator sambungan, poros sensor, dan mekanisme gripper.

Peralatan kantor

Printer, pemindai, dan sistem pengumpanan kertas.

•

Penyimpanan dan penanganan

Simpan dalam kemasan aslinya di lingkungan yang bersih dan kering. Hindari paparan bahan kimia korosif. Tangani dengan sarung tangan bersih untuk mencegah kontaminasi pada saluran.

•

Panduan pemasangan

Berikan kekuatan secara merata pada cincin yang sedang dipasang. Gunakan alat pres dengan selongsong penyangga yang sesuai. Jangan sekali-kali menerapkan gaya tumbukan langsung ke bantalan.

•

Pelumasan

Varian yang tersegel telah dilumasi sebelumnya seumur hidup. Varian terbuka memerlukan gemuk atau oli yang sesuai dengan kecepatan pengoperasian dan kisaran suhu.

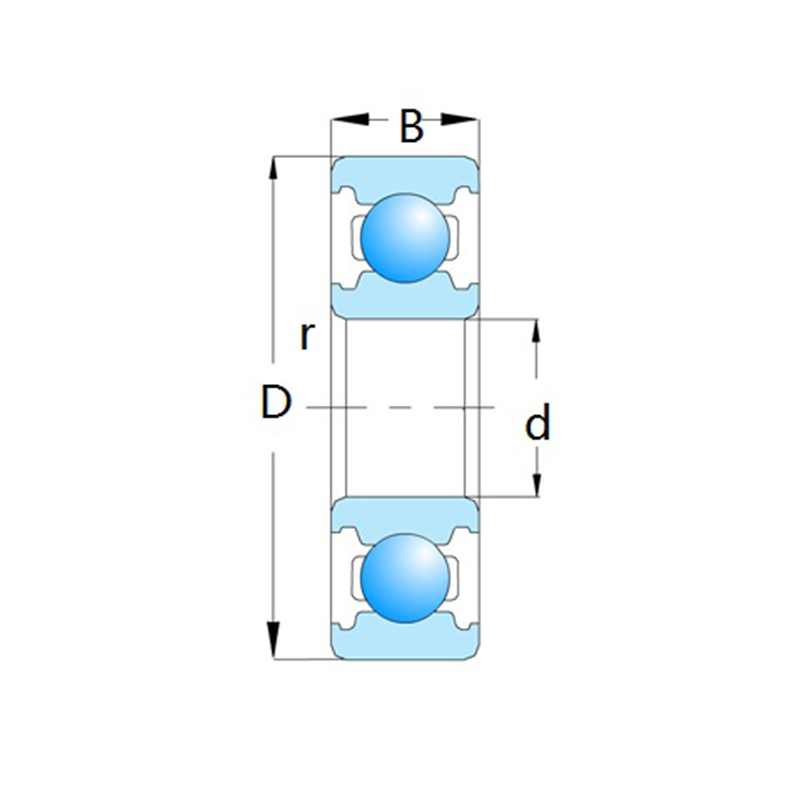

Penunjukan Bantalan	Dimensi								Berat
	d	d	D	D	B	B	rs menit	rs menit	kg
	di	mm	di	mm	di	mm	di	mm	kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18

Seri R
