Bantalan Bola Alur Dalam Seri 6900 | Bantalan Profil Rendah untuk Mesin Kompak

Seri 6900

Itu Bantalan Bola Alur Dalam Seri 6900 Merupakan bantalan presisi dengan diameter dalam 10mm, diameter luar 22mm dan ketebalan 6mm. Bantalan ini banyak digunakan pada motor, pompa air, perkakas listrik, kompresor udara, peralatan rumah tangga dan peralatan lainnya, dan disukai karena kapasitas menahan beban yang kuat dan pengoperasian yang stabil. Pada saat yang sama, bantalan seri 6900 memerlukan presisi produksi yang tinggi dan cocok untuk rotasi kecepatan tinggi dan menahan beban radial tertentu. Mereka adalah komponen kunci yang sangat diperlukan dalam banyak peralatan mekanis.

Kirim Permintaan

6900

Seri

Alur Dalam

Bantalan Bola

BAGIAN LUAS · PENYEDIAAN PRODUKSI · ISO 15

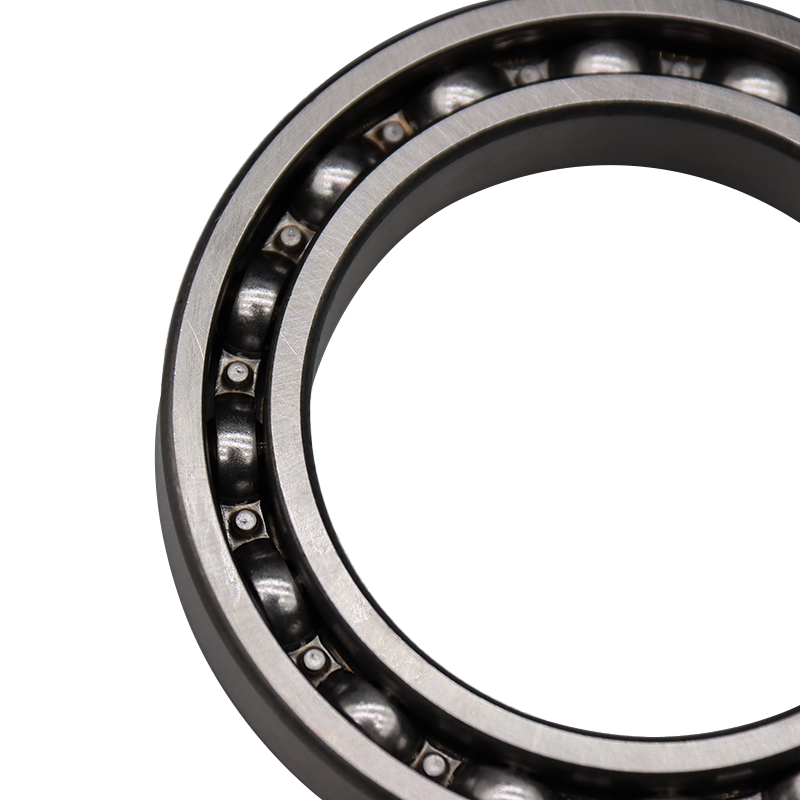

Bantalan bola dalam alur Seri 6900 menempati posisi bagian yang lebih lebar dalam rentang alur dalam berpenampang ringan, memberikan kapasitas radial yang lebih banyak daripada garis 6800 pada diameter luar yang lebih kecil daripada ukuran setara 6200. Cakupan lubang mulai dari 10 mm hingga 50 mm, dengan diameter luar dari 22 mm hingga 72 mm. Produksi mengikuti dimensi batas ISO 15. Sangkar baja tekan disediakan sebagai standar, dengan poliamida yang diperkuat serat kaca tersedia untuk posisi kebisingan yang lebih rendah. Kelas izin CN, C3, dan C4 dapat dipilih pada tahap pemesanan, dan konfigurasi penyegelan ditetapkan per item baris. Catatan batch dan laporan inspeksi dimensi menyertai setiap pengiriman.

Kapasitas di bagian ringan

Cincin yang lebih lebar dari garis 6800 meningkatkan peringkat beban radial tanpa berpindah ke selubung 6200.

Konfigurasi tahap pemesanan

Jarak bebas, sangkar, dan penyegelan ditetapkan per baris pesanan pembelian pada satu platform batas.

Keluaran batch yang dapat diulang

Parameter proses yang dikunci menjaga keakuratan berjalan dalam batas toleransi yang disepakati.

Jejak inspeksi

Catatan batch, laporan dimensi, dan sertifikat material dikirimkan bersama setiap pengiriman.

REFERENSI PESANAN

Membosankan 10–50mm

Luar 22–72mm

Lebar 6–12mm

Dinamis C 4,6–24,0 kN

Statis C0 2,4–14,5 kN

Kandang Baja / PA

Izin CN/C3/C4

Penyegelan Buka / ZZ / 2RS

Presisi P0/P6

Kemas Karton / Baki

Area spesifikasi

01 Penggerak pompa berakhir Penopang poros pada pompa sentrifugal kecil dan menengah dengan layanan terpapar debu.

02 Poros peredam roda gigi Posisi masukan dan perantara dalam unit tugas ringan dengan lubang rumah tetap.

03 Dukungan rotor motor Posisi braket ujung pada motor kecil dan menengah dengan kebutuhan radial sedang.

04 Unit kipas dan blower Penopang poros impeler pada peralatan ventilasi di bawah beban terus menerus.

05 Menyampaikan rol Bantalan ujung rol pada jalur pengangkutan ringan dengan beban dan kecepatan sedang.

06 Keterikatan pertanian Posisi penggerak dan idler pada peralatan yang terkena debu dan perubahan suhu.

Pertanyaan pembeli

Bagaimana perbandingan bagian 6900 dengan seri 6200?

Seri 6900 memiliki diameter luar yang lebih kecil dibandingkan 6200 untuk lubang yang sama namun bagiannya lebih lebar dibandingkan 6800. Cocok untuk rumah yang diameter 6200 terlalu besar dan peringkat 6800 tidak mencukupi.

Apakah versi izin C3 tersedia?

C3 dibawa dalam stok setengah jadi untuk ukuran umum dan dikonfirmasi per item baris pada tahap pemesanan. CN tetap menjadi kelas default untuk ketersediaan ukuran penuh.

Bisakah varian terbuka dan tersegel dikirimkan bersamaan?

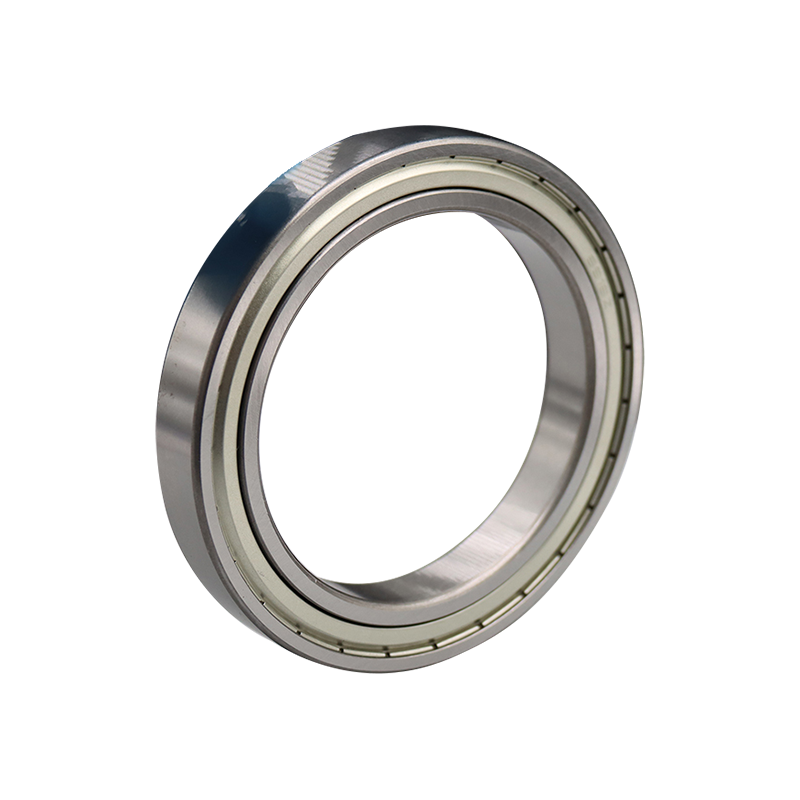

Ya. Terbuka, ZZ, dan 2RS berbagi dimensi batas, sehingga beberapa konfigurasi penyegelan digabungkan dalam satu pesanan pembelian dan dikonfirmasi pada lembar spesifikasi.

Apa yang menentukan pemilihan sangkar poliamida versus baja?

Poliamida menutupi posisi kebisingan yang lebih rendah dalam batas suhu, sementara baja menutupi kondisi suhu dan guncangan yang lebih tinggi. Pergantian ditinjau berdasarkan parameter aplikasi terlebih dahulu.

Gudang dan catatan baris

Kemasaging integrity Jaga agar pembungkus penghambat korosi tetap tersegel sampai ada masalah di sisi garis. Kemasan terbuka menarik kelembapan selama siklus suhu.

Tekan arah yang pas Terapkan kekuatan pada cincin yang mengalami gangguan. Beban melalui set bola meninggalkan lekukan yang muncul sebagai suara bising.

Membosankan condition Verifikasi kebulatan dan permukaan akhir sebelum pemasangan. Keripik dan gerinda mengubah interferensi efektif dan memperpendek umur.

Pelumas varian terbuka Cocokkan viskositas oli dasar dengan kecepatan dan suhu. Varian tersegel tiba dalam keadaan terisi tanpa langkah tambahan.

Penunjukan Bantalan	Dimensi（mm）				Peringkat beban dasar (kN)		Peringkat kecepatan (rpm)		Berat
Penunjukan Bantalan	d	D	B	rs menit	Kr	Kor	Gemuk	Minyak	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
