Khusus Seri 1600 Bantalan bola alur yang dalam Produsen, pabrik

Seri 1600

Bantalan Bola Alur Dalam Seri 1600 adalah bantalan gelinding yang banyak digunakan. Ia memiliki karakteristik ketahanan gesekan rendah dan kecepatan tinggi, serta dapat menahan beban radial atau gabungan beban radial dan aksial. Rangkaian bantalan ini terdiri dari cincin luar, cincin bagian dalam, satu set bola baja, dan satu set sangkar. Modelnya bermacam-macam, seperti 16011, 16012, dll, dengan diameter dalam berkisar antara 25mm hingga 100mm, serta diameter luar dan ketebalan juga bervariasi. Karena kinerjanya yang luar biasa dan beragam aplikasi, bantalan bola dalam alur seri 1600 memainkan peran penting dalam permesinan, mobil, elevator, dan industri lainnya.

Kirim Permintaan

Pengenalan produk

Bantalan bola dalam alur Seri 1600 menggunakan desain bagian ekstra lebar, memberikan kapasitas beban radial yang lebih tinggi dan stabilitas poros yang lebih baik dibandingkan bantalan bagian ringan standar pada lubang yang sama. Diameter lubang mencakup 10 mm hingga 50 mm, diameter luar 26 mm hingga 80 mm, dan lebar 8 mm hingga 18 mm, sehingga seri ini dapat disesuaikan dengan rumah di mana margin beban lebih penting daripada kekompakan. Produksi mengikuti dimensi batas ISO 15. Sangkar baja tekan adalah standarnya, dengan sangkar poliamida ditawarkan untuk posisi dengan kebisingan rendah. Kelas izin CN, C3, dan C4 dapat dipilih pada tahap pemesanan, dan varian penyegelan terbuka, ZZ, dan 2RS berbagi platform batas yang sama. Setiap batch dikirimkan dengan laporan inspeksi dimensi dan sertifikat material.

Bagian ekstra lebar

Cincin yang lebih lebar meningkatkan kapasitas radial dan meningkatkan stabilitas poros di bawah beban terus menerus, sekaligus menjaga dimensi lubang tidak berubah.

Satu platform batas

Varian terbuka, ZZ, dan 2RS serta kelas izin berbagi dimensi yang sama, sehingga satu rangkaian suku cadang mencakup beberapa jalur perakitan.

Parameter batch terkunci

Pengaturan proses ditetapkan setiap kali dijalankan, menjaga keakuratan pengoperasian dalam rentang toleransi yang disepakati di seluruh pesanan pembelian berulang.

Paket inspeksi

Catatan batch, laporan dimensi, dan sertifikat material dikirimkan bersama setiap pengiriman untuk pemeriksaan dan audit masuk.

Referensi pemesanan

Diameter lubang 10mm - 50mm

Diameter luar 26mm - 80mm

Lebar 8mm - 18mm

Peringkat beban dinamis 7,0 kN - 30,0 kN

Peringkat beban statis 3,8 kN - 18,5 kN

Pilihan kandang Baja tekan/poliamida

Kelas izin CN/C3/C4

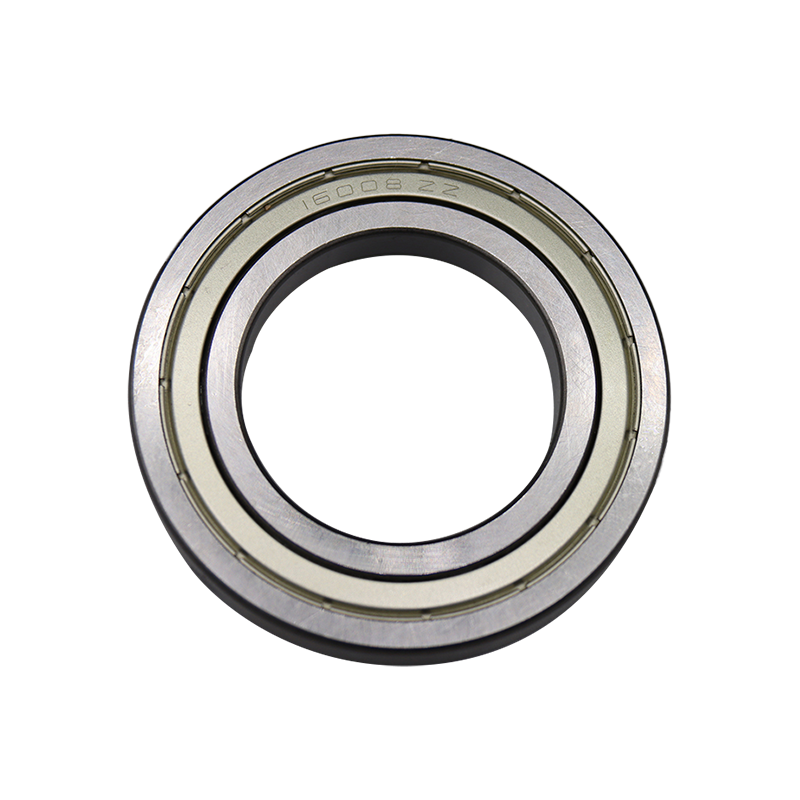

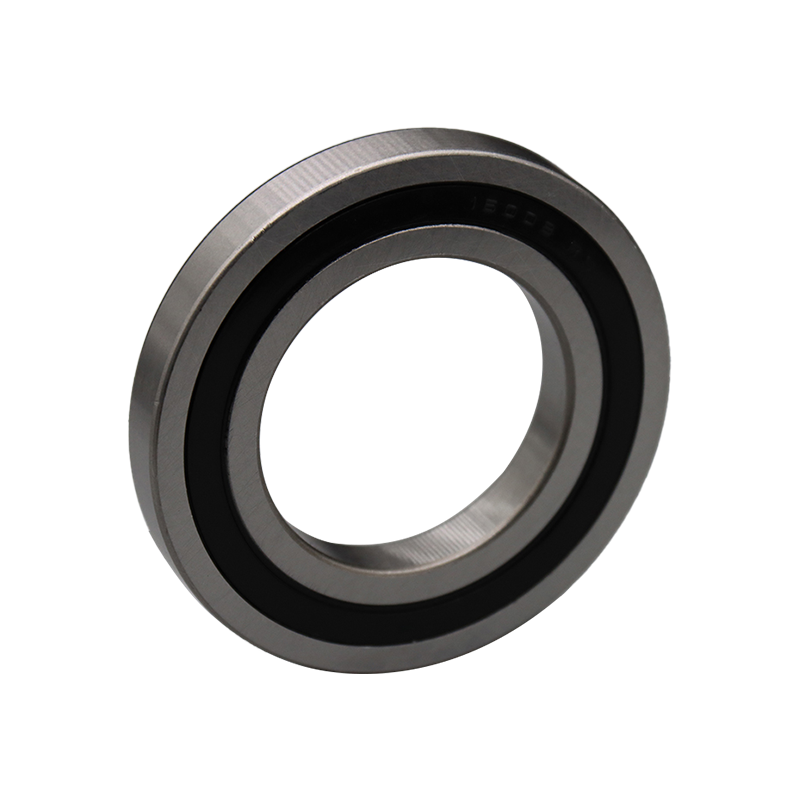

Varian penyegelan Buka / ZZ / 2RS

Pilihan presisi P0/P6

Pengemasan Karton industri / baki curah

Dimana seri tersebut ditentukan

Pompa industri

Penopang poros pada pompa sentrifugal dan perpindahan positif yang memerlukan margin radial tambahan.

Pengurang gigi

Bantalan poros masukan dan keluaran pada unit reduksi ringan dan menengah dengan ruang rumah terbatas.

Motor listrik

Dukungan rotor dengan bagian yang lebih lebar meningkatkan stabilitas di bawah beban terus menerus.

Sistem konveyor

Bantalan ujung rol pada peralatan penanganan material dengan persyaratan radial sedang.

Mesin pertanian

Posisi penggerak dan idler pada peralatan yang terkena debu dan perubahan suhu musiman.

Peralatan tekstil

Penopang roller pada mesin pengolah yang berjalan terus menerus dengan kecepatan stabil.

Pertanyaan pembeli

Bagaimana perbandingan seri 1600 dengan seri 6200?

Seri 1600 memiliki bagian yang lebih lebar dibandingkan garis 6200 pada lubang yang sama, memberikan kapasitas radial yang lebih besar dan stabilitas poros yang lebih baik. Pemilihan tergantung pada apakah ruang perumahan atau margin muatan merupakan faktor pembatas.

Apakah versi izin C3 sudah tersedia?

Izin C3 disimpan dalam stok setengah jadi untuk ukuran umum dan dikonfirmasi per item baris pada tahap pemesanan. CN tetap menjadi kelas default untuk ketersediaan ukuran penuh.

Bisakah varian penyegelan yang berbeda digabungkan dalam satu pesanan?

Ya. Varian terbuka, ZZ, dan 2RS berbagi dimensi batas, sehingga beberapa konfigurasi penyegelan dapat muncul dalam satu pesanan pembelian dan dikonfirmasi pada lembar spesifikasi.

Dokumentasi apa yang menyertai pengiriman massal?

Pengiriman massal mencakup catatan nomor batch, laporan inspeksi dimensi, dan sertifikat material. Dokumen tambahan yang diperlukan untuk pemeriksaan masuk dapat diatur pada konfirmasi pesanan.

Gudang dan catatan baris

Pengemasan integrity

Jaga agar pembungkus penghambat korosi tetap tersegel sampai ada masalah di sisi garis. Kemasan terbuka menarik kelembapan selama siklus suhu dan meninggalkan noda yang tidak dapat diperiksa saat masuk.

Tekan arah yang pas

Terapkan kekuatan pada cincin yang mengalami gangguan. Beban yang melewati set bola meninggalkan lekukan yang muncul sebagai suara bising setelah rakitan mencapai kecepatan pengoperasian.

Pengecekan kondisi lubang

Verifikasi kebulatan dan permukaan akhir sebelum pemasangan. Keripik dan gerinda mengubah interferensi efektif dan memperpendek masa pakai dalam posisi tugas berkelanjutan.

Pelumasan varian terbuka

Sesuaikan kekentalan minyak dasar gemuk dengan kecepatan dan suhu. Varian tersegel tiba dalam keadaan sudah terisi dan tidak memerlukan langkah pelumasan sebelum perakitan.

Seri 1600 ekstra lebar program pasokan industri keterlacakan batch

Penunjukan Bantalan	Dimensi（mm）				Peringkat beban dasar (kN)		Peringkat kecepatan (rpm)		Berat
Penunjukan Bantalan	d	D	B	rs menit	Kr	Kor	Gemuk	Minyak	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
