Bantalan ujung batang sambungan bola SQG Series adalah komponen koneksi mekanis berkinerja tinggi yang banyak digunakan di berbagai peralatan industri dan mekanik. Terbuat dari bahan berkualitas tinggi, bantalan ini memiliki keausan dan ketahanan korosi yang sangat baik dan mampu berfungsi secara normal dalam kondisi ekstrem. Desain seri SQG memberikan kapasitas bantalan beban yang sangat baik dan rentang gerak fleksibel, cocok untuk berbagai bentuk gerak, seperti rotasi, ayunan dan gerakan aksial. Selain itu, struktur sambungan bola dapat secara efektif mengurangi gesekan dan meningkatkan efisiensi transmisi. Bantalan ujung batang batang bola SQG Series banyak digunakan dalam mobil, kedirgantaraan, pembuatan mesin dan bidang lainnya, dan merupakan komponen utama untuk memastikan stabilitas dan keandalan sistem mekanik.

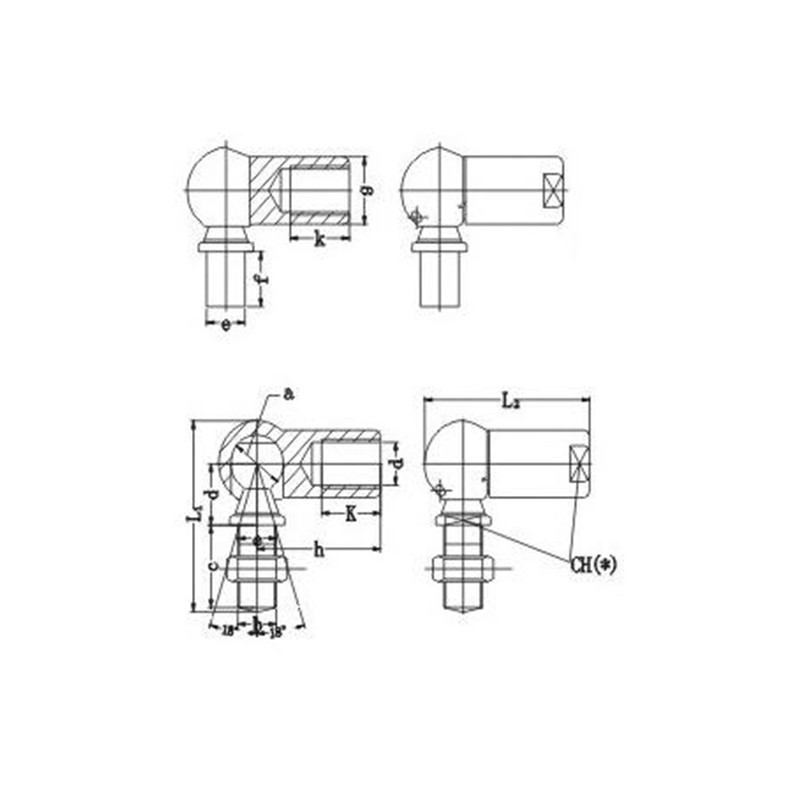

Parameter Produk
| Penamaan | Dimensi （mm） | Peringkat beban statis (kN) | Berat (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | L1 | L2 | L3 | S | L1 | D1 | D3 | α ° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | TN | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14 × 1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
