Bantalan ujung batang sambungan bola SQD adalah komponen koneksi mekanis berkinerja tinggi yang banyak digunakan dalam penerbangan, mobil, dan peralatan industri. Mereka terbuat dari bahan tahan aus, memiliki ketahanan korosi yang sangat baik dan ketahanan kelelahan, dan dapat mempertahankan kinerja kerja yang stabil di bawah beban tinggi dan lingkungan yang ekstrem. Fitur desain dari seri SQD termasuk kemampuan rotasi fleksibel dan struktur yang mudah diinstal, memungkinkan mereka untuk secara efektif membawa dan mengirimkan gaya dalam berbagai aplikasi. Desain bersama bola ini memungkinkan pergerakan bebas dalam berbagai arah untuk mengakomodasi berbagai kebutuhan olahraga. Selain itu, produk SQD Series datang dalam berbagai ukuran untuk memenuhi kebutuhan berbagai peralatan, memastikan keandalan keseluruhan dan masa pakai sistem. Apakah dalam robotika, sistem hidrolik atau perangkat mekanik lainnya, bantalan ujung batang bola seri SQD adalah komponen utama untuk memastikan operasi yang efisien dan stabil.
Parameter Produk

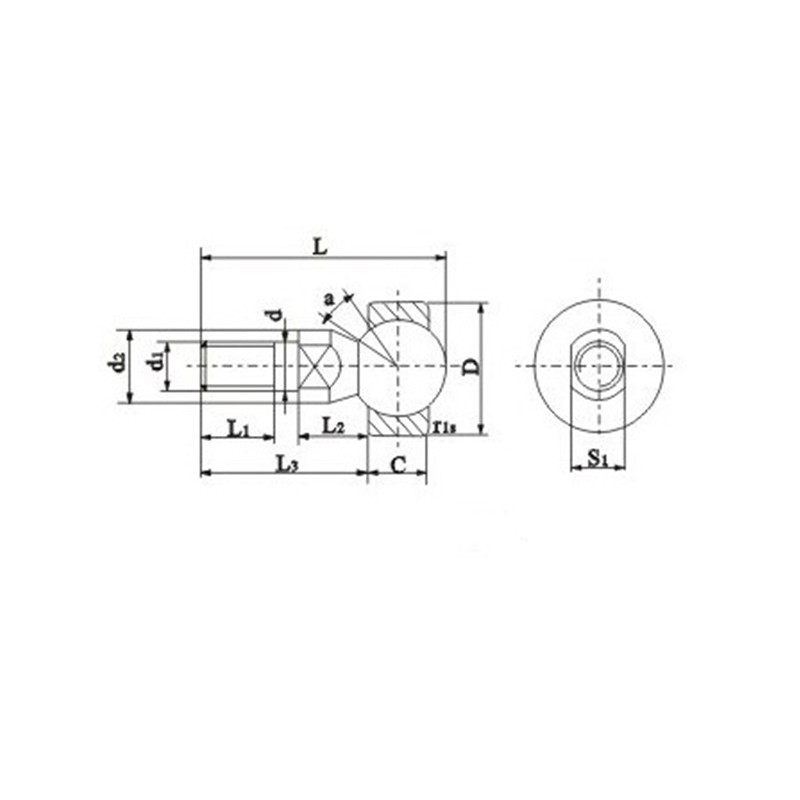

Penamaan | Dimensi (mm) | Peringkat beban statis (kN) | Berat (kg) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d1 | d2 | L1 | L2 | L3 | L | S1 | C | D | Rs | α ° ≈ | |||
SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
SQD10 | M10 × 1.25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
SQD12 | M12 × 1.25 | 17 | 17 | 15.1 | 38.1 | 55.1 | ADALAH | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
