LMB ... UU..AJ Series yang dapat disesuaikan bantalan bola linier adalah komponen gerak kapasitas tinggi presisi tinggi yang banyak digunakan dalam peralatan mekanis dan sistem otomatisasi. Rangkaian produk ini dirancang dengan cara yang dapat disesuaikan, memungkinkan pengguna untuk secara akurat menyesuaikan celah sesuai dengan kebutuhan aktual, sehingga meningkatkan kehalusan dan akurasi operasi. Struktur segel ganda khususnya secara efektif mencegah kebocoran minyak dan kontaminasi eksternal, memperpanjang masa pakai bantalan. Seri LMB ... UU..AJ juga memiliki resistensi gesekan yang rendah, memungkinkan kecepatan operasi yang lebih tinggi dan meningkatkan efisiensi kerja secara keseluruhan. Selain itu, cincin bagian dalam dan luar bantalan terbuat dari bahan berkekuatan tinggi untuk memastikan stabilitas dan daya tahan di bawah kondisi kerja yang keras.
Parameter Produk

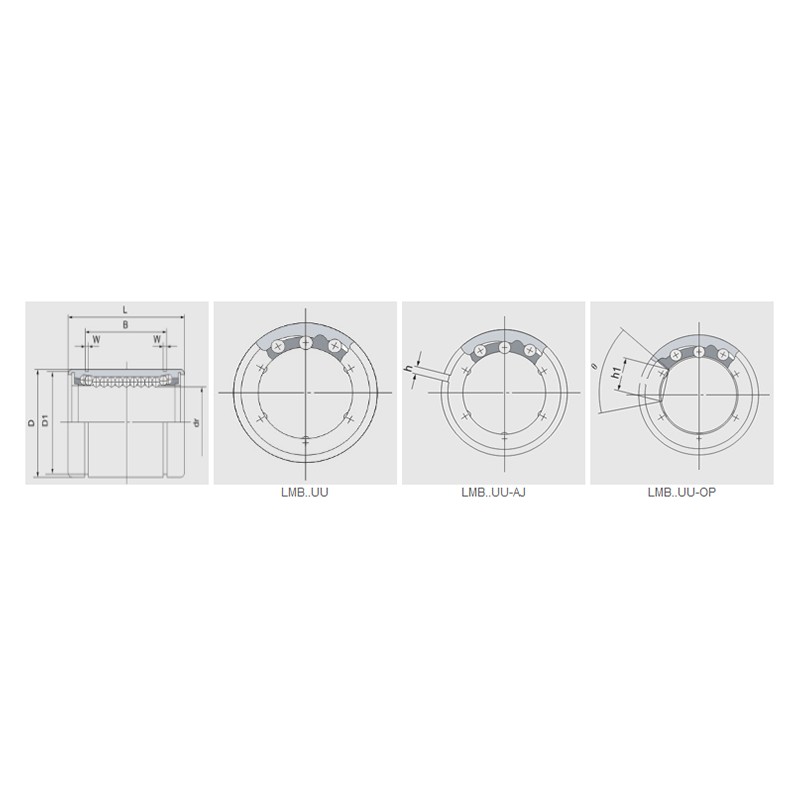

| Penahan resin | Diameter poros nominal | dr | Dimensi dan toleransi utama | Keanehan | Clearance Radial (Max) | Peringkat beban dasar (kN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB… UU | Sirkuit bola | Berat (kg) | LMB ... UU-AJ | Sirkuit bola | Berat | LMB ... UU-OP | Sirkuit bola | Berat (kg) | Inci | mm | Inci | mm | Presisi (inci) | Presisi (μm) | Tinggi (inci) | Tinggi (μm) | D (inci/mm) | D toleransi （inci） | D toleransi （(μm） | L (inci/mm) | L toleransi (inci) | L toleransi (μm) | B (inci/mm) | B toleransi (inci) | B toleransi (μm) | W (inci/mm) | D1 (inci/mm) | h (inci/mm) | H1 (inci/mm) | θ | Presisi | Tinggi | Dinamis | Statis | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - - | - - | - - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0.992 | .4687/11.906 | .04/1 | - - | - - | .0003/8 | .0005/12 | -.0001/-3 | 206 | 265 |
| LMB6UU | 4 | 14 | LMB6UU-AJ | 4 | 13.5 | - - | - - | - - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0.992 | .5880/14.935 | .04/1 | - - | - - | .0003/8 | .0005/12 | -.0001/-3 | 225 | 314 |
| Lmb8uu | 4 | 37 | LMB8UU-AJ | 4 | 36.5 | LMB8UU-OP | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -.0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | LMB10UU-AJ | 4 | 74 | LMB10UU-OP | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1.5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -.0001/ah15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | LMB12UU-AJ | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -.0002/ah15-4 | 862 | 1370 |
| LMB16UU | 6 | 200 | LMB16UU-AJ | 6 | 198 | LMB16UU-OP | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39.688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -.0002/ah15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50.800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | LMB24UU-AJ | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | LMB32UU-AJ | 1120 | 1 | LMB32UU-OP | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/25 | -.0005-13 | 3820 | 7940 |
