Memahami Bantalan bola dinding tipis dan keunggulan unik mereka

Apa yang membuat bantalan dinding tipis berbeda

Bantalan bola dinding tipis mewakili kategori khusus bantalan yang dirancang untuk aplikasi di mana kendala ruang sangat penting. Tidak seperti bantalan standar, komponen-komponen ini memiliki fitur penampang secara signifikan sambil mempertahankan kemampuan bantalan beban yang mengesankan. Itu bantalan bola dinding tipis Desain mencapai hal ini melalui rekayasa presisi dan bahan berkualitas tinggi yang mengimbangi ketebalan material yang berkurang.

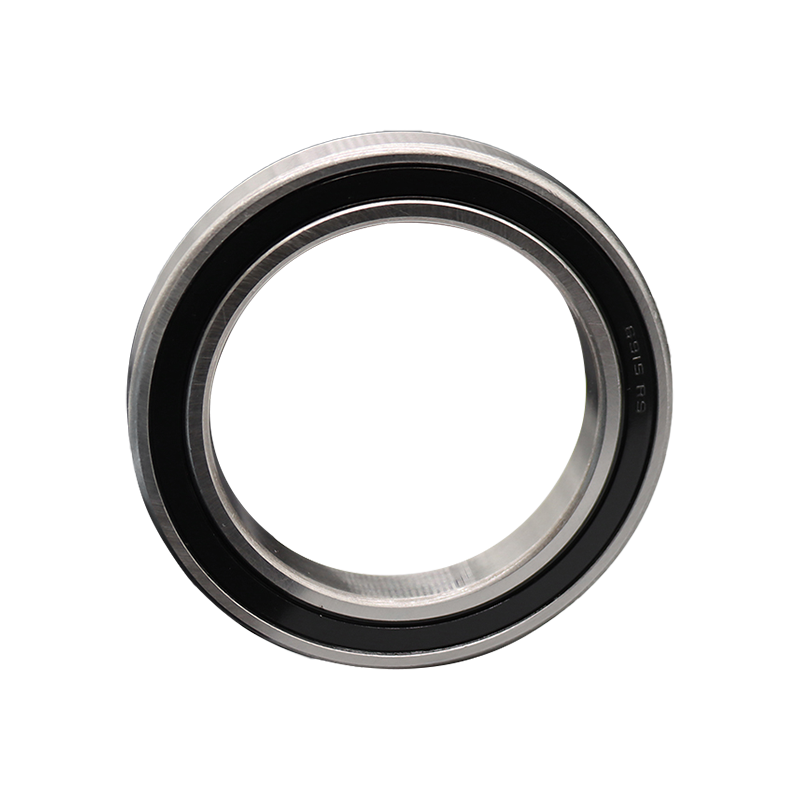

6900 serial deep groove Bantalan

Karakteristik utama yang membedakan bantalan dinding tipis meliputi:

Penampang radial biasanya 25-30% lebih tipis dari bantalan standar
Kapasitas beban yang dipertahankan melalui geometri raceway yang dioptimalkan
Permukaan presisi-tanah untuk operasi yang mulus meskipun material berkurang
Proses Perlakuan Panas Khusus Untuk Meningkatkan Kekuatan dalam Profil yang Lebih Tipis

Manfaat menggunakan desain dinding tipis

Keuntungan utama dari Bantalan bola dinding tipis menjadi jelas dalam aplikasi yang peka terhadap berat badan. Dibandingkan dengan bantalan konvensional, versi dinding tipis menawarkan:

Fitur	Bantalan standar	Bantalan dinding tipis
Berat	Lebih tinggi karena lebih banyak material	Dikurangi 15-40%
Persyaratan ruang	Jejak yang lebih besar	Desain kompak
Kapasitas muatan	Kapasitas absolut yang lebih tinggi	Rasio kapasitas terhadap ukuran yang lebih baik

Bagaimana memilih yang tepat Bantalan bola dinding tipis untuk robotika

Faktor seleksi kritis untuk aplikasi robot

Saat memilih a Bantalan bola dinding tipis untuk robotika , insinyur harus mempertimbangkan beberapa persyaratan khusus. Sistem robot menuntut komponen yang dapat menangani beban dinamis, gerakan yang tepat, dan sering beroperasi di ruang terbatas.

Pertimbangan terpenting meliputi:

Persyaratan beban radial dan aksial selama berbagai urutan gerak
Level presisi yang diperlukan untuk akurasi posisi
Faktor lingkungan seperti variasi suhu atau kontaminasi potensial
Kehidupan layanan yang diharapkan dalam kondisi operasi yang berkelanjutan

Perbandingan kinerja untuk sendi robot

Aplikasi robot yang berbeda membutuhkan karakteristik bantalan yang berbeda. Beginilah kinerja bantalan dinding tipis dalam berbagai skenario robot:

Aplikasi	Kinerja bantalan standar	Keuntungan bantalan dinding tipis
Senjata yang diartikulasikan	Kapasitas beban yang baik tapi tebal	Penghematan ruang tanpa mengorbankan kinerja
Sambungan putar	Kinerja standar	Distribusi berat yang lebih baik
Efektor akhir	Sering kebesaran	Presisi fit dalam desain kompak

Mengoptimalkan kinerja dengan Bantalan bola bagian tipis

Prinsip -prinsip teknik di balik desain bagian tipis

Bantalan bola bagian tipis mencapai kinerja mereka melalui beberapa pendekatan rekayasa inovatif. Pengurangan penampang membutuhkan perhatian yang cermat terhadap pemilihan material, proses perlakuan panas, dan geometri balap untuk mempertahankan fungsionalitas.

Pertimbangan teknik utama meliputi:

Komposisi paduan khusus yang mempertahankan kekuatan dalam profil yang lebih tipis
Proses Perlakuan Panas Lanjutan untuk Daya Tahan Permukaan yang Ditingkatkan
Teknik penggilingan presisi yang memastikan kebulatan sempurna meskipun dinding tipis
Desain pelengkap bola dan kandang yang dioptimalkan untuk operasi yang lancar

Pertukaran dan solusi kinerja

Sementara bantalan bagian tipis menawarkan keunggulan ruang dan berat, insinyur harus memahami keterbatasan mereka dan bagaimana produsen mengatasinya:

Batasan potensial	Solusi Teknik	Kinerja yang dihasilkan
Mengurangi kekakuan	Profil Raceway Khusus	Kekakuan yang dipertahankan
Kapasitas beban absolut yang lebih rendah	Bahan berkualitas lebih tinggi	Peningkatan rasio kapasitas terhadap ukuran
Tantangan disipasi panas	Sistem pelumasan yang dioptimalkan	Manajemen termal yang efektif

Tips Instalasi untuk Bantalan bola ekstra tipis

Prosedur penanganan dan pemasangan yang tepat

Bekerja dengan Bantalan bola ekstra tipis Membutuhkan perawatan khusus selama instalasi karena strukturnya yang halus. Penanganan yang tidak tepat dapat menyebabkan kegagalan prematur atau berkurangnya kinerja.

Pedoman instalasi penting meliputi:

Selalu gunakan alat yang tepat yang dirancang untuk pemasangan bantalan tipis
Menerapkan tekanan bahkan selama pemasangan untuk menghindari distorsi
Pertahankan kebersihan yang ketat untuk mencegah kontaminasi
Ikuti persyaratan preload yang ditentukan dengan tepat

Kesalahan instalasi umum untuk dihindari

Banyak kegagalan bantalan berasal dari kesalahan pemasangan yang sangat bermasalah untuk desain ekstra tipis:

Kesalahan	Konsekuensi potensial	Ukuran korektif
Menggunakan palu langsung pada bantalan	Kerusakan Raceway	Gunakan alat pemasangan yang tepat
Fit pers yang tidak rata	Distorsi bantalan	Pastikan permukaan pemasangan paralel
Pengencangan yang berlebihan	Peningkatan gesekan	Ikuti spesifikasi torsi

Memelihara Bantalan dinding tipis presisi untuk umur layanan yang panjang

Strategi pelumasan yang efektif

Bantalan dinding tipis presisi Membutuhkan manajemen pelumasan yang cermat untuk mempertahankan keunggulan kinerja mereka. Ketebalan material yang berkurang mempengaruhi disipasi panas dan distribusi pelumas.

Praktik pelumasan yang optimal meliputi:

Memilih pelumas dengan viskositas yang sesuai untuk aplikasi
Menetapkan interval pelumasan yang tepat berdasarkan kondisi operasi
Mempertimbangkan pelumas khusus untuk suhu ekstrem atau risiko kontaminasi
Memantau kondisi pelumas sebagai bagian dari pemeliharaan preventif

Teknik pemantauan kondisi

Pemantauan rutin membantu mendeteksi masalah potensial sebelum menyebabkan kegagalan melahirkan:

Metode pemantauan	Apa yang dideteksi	Frekuensi yang disarankan
Analisis Getaran	Keausan atau ketidaksejajaran awal	Setiap bulan atau sesuai kebutuhan
Pemantauan suhu	Masalah overheating atau pelumasan	Terus menerus jika memungkinkan
Pemantauan Akustik	Pola kebisingan abnormal	Selama inspeksi rutin

Memecahkan masalah umum dengan Dinding tipis bantalan bola alur yang dalam

Pemecahan masalah yang sering terjadi

Dinding tipis bantalan bola alur yang dalam dapat mengalami tantangan unik karena karakteristik desainnya. Memahami masalah ini membantu dalam pencegahan dan resolusi.

Masalah umum dan solusinya meliputi:

Brinelling dari penanganan yang tidak tepat - gunakan alat dan teknik yang benar
Kerusakan Pelumasan - Ikuti Rekomendasi Pabrikan
Ingress Kontaminasi - Tingkatkan Solusi Penyegelan
Clearance berlebihan - verifikasi instalasi dan preload yang tepat

Analisis komparatif mode kegagalan

Bantalan dinding tipis mengalami beberapa mode kegagalan secara berbeda dari bantalan standar:

Mode Kegagalan	Frekuensi bantalan standar	Frekuensi bantalan dinding tipis
Kelelahan spalling	Sedang	Lebih rendah (karena beban yang dioptimalkan)
Kerusakan instalasi	Rendah	Lebih tinggi (membutuhkan lebih banyak perawatan)
Kegagalan kontaminasi	Tinggi	Sangat tinggi (lebih sensitif)
