Bantalan roller jarum: desain dan aplikasi

Bantalan roller jarum adalah jenis khusus bantalan rol yang dikenal karena kapasitas pembawa beban tinggi dalam desain yang ringkas. Mereka menggunakan rol silinder yang panjang dan tipis (jarum) dengan rasio panjang-keameter tinggi, membuatnya ideal untuk aplikasi dengan ruang radial terbatas. Artikel ini mengeksplorasi penggunaan bantalan jarum dan aspek -aspek kunci dari desain bantalan jarum, termasuk perbandingan kinerja dengan jenis bantalan lainnya.

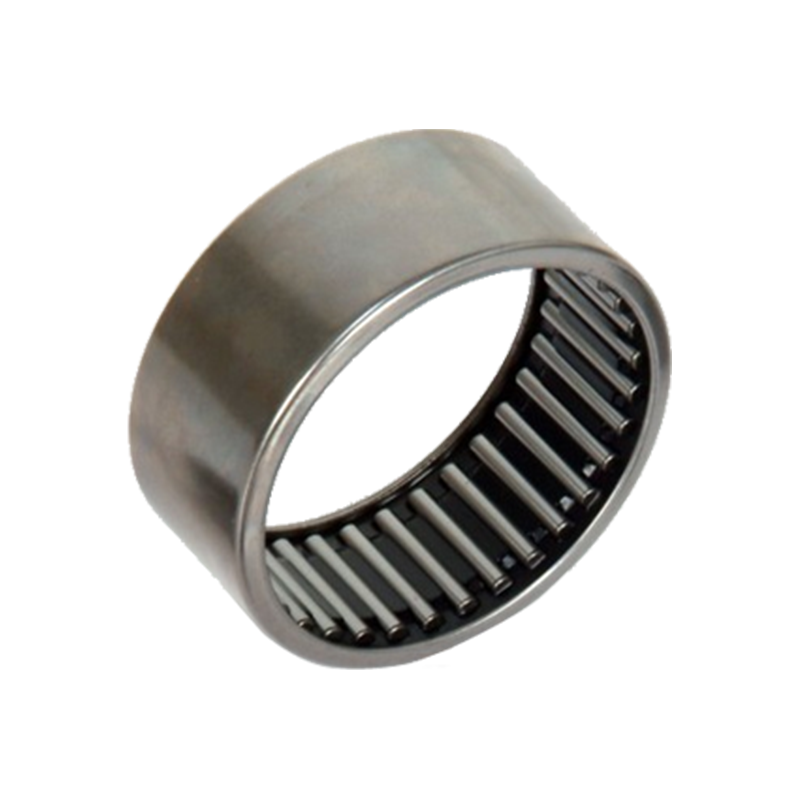

Bantalan roller jarum seri BK

Penggunaan bantalan jarum

Bantalan rol jarum banyak digunakan dalam industri di mana kendala ruang dan persyaratan beban tinggi sangat penting. Beberapa aplikasi umum meliputi:

Transmisi Otomotif: Digunakan dalam gearbox, rakitan kopling, dan sistem diferensial karena kemampuannya untuk menangani beban radial tinggi di ruang yang ketat.

Aerospace & Defense: Dipekerjakan di mesin pesawat terbang, roda pendaratan, dan sistem rotor untuk daya tahan dan sifat ringan mereka.

Mesin Industri: Ditemukan dalam mesin cetak, mesin tekstil, dan robotika di mana ketepatan dan kekompakan sangat penting.

Peralatan Medis: Digunakan dalam perangkat pencitraan dan alat bedah karena kelancaran operasi dan keandalannya.

Perbandingan Kinerja: Bantalan Jarum vs Bantalan Bola

Bantalan jarum mengungguli bantalan bola dalam kapasitas beban dan efisiensi ruang tetapi kurang cocok untuk aplikasi berkecepatan tinggi.

Desain bantalan jarum

Desain bantalan rol jarum berfokus pada memaksimalkan kapasitas beban sambil meminimalkan ruang. Pertimbangan desain utama meliputi:

1. Geometri roller
Rol jarum memiliki panjang 3-10 kali diameternya, memungkinkan distribusi beban yang lebih tinggi.
Penggilingan presisi memastikan kontak yang seragam dengan balap, mengurangi konsentrasi stres.

2. Konfigurasi Cage dan Raceway
Bantalan jarum gelas yang ditarik: Fitur cincin luar yang tipis, ideal untuk aplikasi ringan.
Bantalan jarum cincin mesin: Memiliki cincin bagian dalam/luar yang solid untuk penggunaan tugas berat.

CAGE vs. Lengkap:
Desain yang dikurung mengurangi gesekan dan memungkinkan kecepatan yang lebih tinggi.
Desain pelengkap penuh (tanpa kandang) memaksimalkan kapasitas beban tetapi membatasi kecepatan.

3. Pemilihan material
Standar: Chrome Steel (SAE 52100) untuk aplikasi umum.
Kinerja tinggi: keramik atau stainless steel untuk lingkungan korosif atau suhu ekstrim.

4. Pelumasan & Penyegelan
Pelumas minyak atau minyak sangat penting untuk mengurangi keausan.
Segel atau perisai terintegrasi mencegah kontaminasi di lingkungan yang keras.
