Bantalan blok bantal Seri UCP adalah bantalan berkinerja tinggi yang banyak digunakan dalam peralatan industri. Mereka terutama digunakan untuk mendukung poros berputar dan memuat beban radial dan aksial. Mereka biasanya terbuat dari besi cor atau paduan aluminium, memiliki ketahanan korosi yang baik dan kapasitas penahan beban, dan cocok untuk berbagai lingkungan kerja. Desain bantalan seri UCP mencakup perumahan bantalan terintegrasi dan bantalan bola yang dapat dilepas, yang membuat instalasi dan pemeliharaan lebih mudah. Fitur utamanya adalah struktur kompak, kekuatan tinggi dan kapasitas bantalan beban yang besar, membuatnya cocok untuk digunakan dalam berbagai mesin dan sistem transmisi, seperti konveyor, kipas dan pompa. Bantalan seri UCP juga memiliki koefisien gesekan yang rendah, yang secara efektif dapat mengurangi konsumsi energi dan meningkatkan efisiensi peralatan. Spesifikasi dan pilihan ukurannya yang beragam dapat memenuhi kebutuhan aplikasi yang berbeda, menjadikannya komponen yang sangat diperlukan dalam industri modern.
Parameter Produk

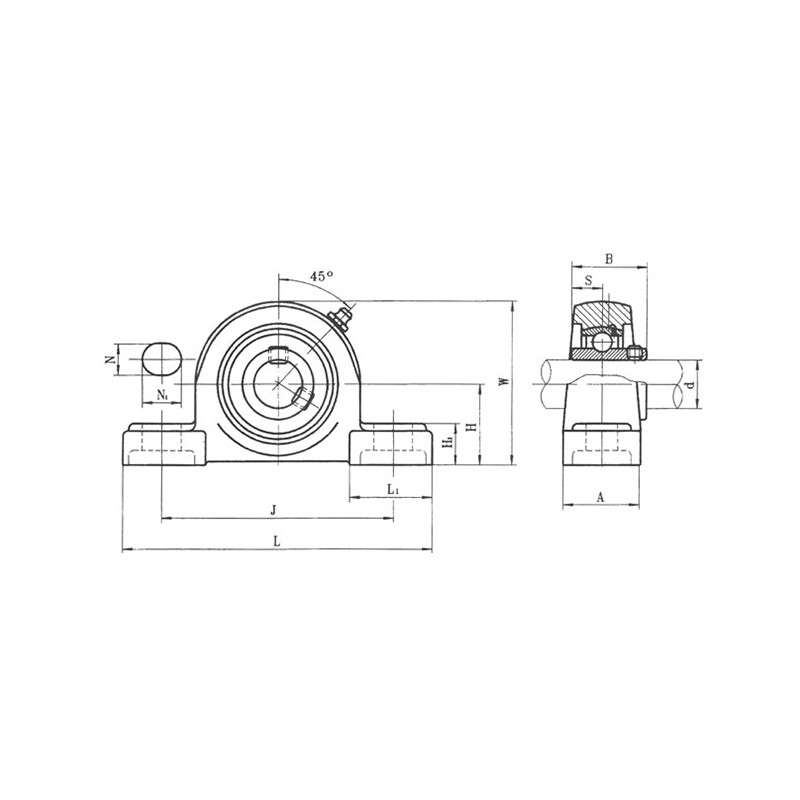

Jenis | Dimensi (mm) | Dimensi bauT | Tipe bantalan | Jenis rumah | Dengan perisai | Dengan perisai | t | Zs | WC | Zc | Berat (Dengan rumah) | Berat (dengan perisai) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | H | L | J | A | N | N1 | H1 | W | L1 | B | S | (Kg) | (Kg) | ||||||||||
UCP203 | 17 | 30.2 | 127 | 96 | 38 | 12 | 16 | 14 | 62 | 42 | 27.4 | 11.5 | M10 | UC203 | P203 | 0.6 | - | ||||||
UCP204 | 20 | 33.3 | 127 | 96 | 38 | 12 | 16 | 14 | 65 | 42 | 31 | 12.7 | M10 | UC204 | P204 | S (SM) -UCP204 | C (cm) -UCP204 | 2 | 44.5 | 70 | 62 | 0.7 | 0.7 |
UCP205 | 25 | 36.5 | 140 | 105 | 38 | 12 | 19 | 16 | 71 | 42 | 34.1 | 14.3 | M10 | UC205 | P205 | S (SM) -UCP205 | C (cm) -ucp205 | 2 | 48 | 76 | 70 | 0.8 | 0.9 |
UCP206 | 30 | 42.9 | 165 | 121 | 48 | 14 | 21 | 18 | 84 | 54 | 38.1 | 15.9 | M12 | UC206 | P206 | S (SM) -UCP206 | C (cm) -ucp206 | 2 | 53 | 88 | 75 | 1.3 | 1.4 |
UCP207 | 35 | 47.6 | 167 | 126 | 48 | 14 | 21 | 19 | 93 | 54 | 42.9 | 17.5 | M12 | UC207 | P207 | S (SM) -UCP207 | C (cm) -ucp207 | 3 | 59.5 | 99 | 80 | 1.6 | 1.7 |
UCP208 | 40 | 49.2 | 184 | 136 | 54 | 14 | 21 | 19 | 98 | 54 | 49.2 | 19 | M12 | UC208 | P208 | S (SM) -UCP208 | C (cm) -ucp208 | 3 | 69 | 105 | 90 | 1.9 | 2.2 |
UCP209 | 45 | 54 | 190 | 146 | 54 | 14 | 21 | 20 | 106 | 60 | 49.2 | 19 | M12 | UC209 | P209 | S (SM) -UCP209 | C (cm) -ucp209 | 3 | 69 | 113 | 95 | 2.2 | 2.4 |
UCP210 | 50 | 57.2 | 206 | 159 | 60 | 18 | 23 | 22 | 114 | 65 | 51.6 | 19 | M16 | UC210 | P210 | S (SM) -UCP210 | C (cm) -UCP210 | 3 | 74.5 | 119 | 100 | 2.6 | 2.8 |
UCP211 | 55 | 63.5 | 219 | 172 | 60 | 18 | 23 | 22 | 125 | 65 | 55.6 | 22.2 | M16 | UC211 | P211 | S (SM) -UCP211 | C (cm) -ucp211 | 4 | 76 | 130 | 100 | 3.3 | 3.6 |
UCP212 | 60 | 69.9 | 241 | 186 | 70 | 18 | 23 | 25 | 138 | 70 | 65.1 | 25.4 | M16 | UC212 | P212 | S (SM) -UCP212 | C (cm) -ucp212 | 4 | 89 | 143 | 115 | 4.6 | 5 |
UCP213 | 65 | 76.2 | 265 | 203 | 70 | 23 | 28 | 27 | 150 | 77 | 65.1 | 25.4 | M20 | UC213 | P213 | S (SM) -UCP213 | C (cm) -ucp213 | 4 | 89 | 155 | 120 | 5.9 | 6.3 |
UCP214 | 70 | 79.4 | 266 | 210 | 72 | 23 | 28 | 27 | 157 | 77 | 74.6 | 30.2 | M20 | UC214 | P214 | - | C (cm) -ucp214 | 4 | 162 | 135 | 6.6 | 9.3 | - |
UCP215 | 75 | 82.6 | 274 | 217 | 74 | 23 | 28 | 28 | 162 | 80 | 77.8 | 33.3 | M20 | UC215 | P215 | - | C (cm) -ucp215 | 4 | 168 | 135 | 7.4 | 11 | - |
UCP216 | 80 | 88.9 | 292 | 232 | 78 | 23 | 28 | 30 | 174 | 85 | 82.6 | 33.3 | M20 | UC216 | P216 | - | C (cm) -ucp216 | 4 | 181 | 145 | 9 | 13 | - |
UCP217 | 85 | 95.2 | 310 | 247 | 83 | 23 | 28 | 32 | 187 | 85 | 85.7 | 34.1 | M20 | UC217 | P217 | - | C (cm) -ucp217 | 5 | 191 | 155 | 11 | 15 | - |
UCP218 | 90 | 101.6 | 327 | 262 | 88 | 27 | 34 | 33 | 200 | 90 | 96 | 39.7 | M24 | UC218 | P218 | - | C (cm) -ucp218 | 5 | 204 | 165 | 13 | 18 | - |
UCP305 | 25 | 45 | 175 | 132 | 45 | 17 | 20 | 15 | 85 | 54 | 38 | 15 | M14 | UC305 | P305 | - | C (cm) —UCP305 | 2 | 91 | 80 | 1.4 | 2 | 2 |
UCP306 | 30 | 50 | 180 | 140 | 50 | 17 | 20 | 18 | 95 | 54 | 43 | 17 | M14 | UC306 | P306 | - | C (cm) —UCP306 | 2 | 105 | 85 | 1.8 | 2.7 | - |
UCP307 | 35 | 55 | 210 | 160 | 56 | 17 | 25 | 20 | 106 | 60 | 48 | 19 | M14 | UC307 | P307 | - | C (cm) —UCP307 | 3 | 115 | 95 | 2.8 | 3.5 | - |
UCP308 | 40 | 60 | 220 | 170 | 60 | 17 | 27 | 22 | 116 | 60 | 52 | 19 | M14 | UC308 | P308 | - | C (cm) —UCP308 | 3 | 125 | 105 | 3 | 4.5 | - |
UCP309 | 45 | 67 | 245 | 190 | 67 | 20 | 30 | 24 | 129 | 65 | 57 | 22 | M16 | UC309 | P309 | - | C (cm) —UCP309 | 3 | 140 | 110 | 4.1 | 6.1 | - |
UCP310 | 50 | 75 | 275 | 212 | 75 | 20 | 35 | 27 | 143 | 75 | 61 | 22 | M16 | UC310 | P310 | - | C (cm) —UCP310 | 3 | 156 | 120 | 5.8 | 8.4 | - |
UCP311 | 55 | 80 | 310 | 236 | 80 | 20 | 38 | 30 | 154 | 85 | 66 | 25 | M16 | UC311 | P311 | - | C (cm) —UCP311 | 4 | 166 | 125 | 7.4 | 9.7 | - |
UCP312 | 60 | 85 | 330 | 250 | 85 | 25 | 38 | 32 | 165 | 95 | 71 | 26 | M20 | UC312 | P312 | - | C (cm) —UCP312 | 4 | 179 | 135 | 9.4 | 12 | - |
UCP313 | 65 | 90 | 340 | 260 | 90 | 25 | 38 | 33 | 176 | 105 | 75 | 30 | M20 | UC313 | P313 | - | C (cm) —UCP313 | 4 | 190 | 140 | 10 | 15 | - |
UCP314 | 70 | 95 | 360 | 280 | 90 | 27 | 40 | 35 | 187 | 105 | 78 | 33 | M22 | UC314 | P314 | - | C (cm) —UCP314 | 4 | 200 | 140 | 12 | 16 | - |
UCP315 | 75 | 100 | 380 | 290 | 100 | 27 | 40 | 35 | 198 | 110 | 82 | 32 | M22 | UC315 | P315 | - | C (cm) —UCP315 | 4 | 210 | 150 | 14 | 20 | - |
UCP316 | 80 | 106 | 400 | 300 | 110 | 27 | 40 | 40 | 210 | 110 | 86 | 34 | M22 | UC316 | P316 | - | C (cm) —UCP316 | 4 | 221 | 155 | 18 | 23 | - |
UCP317 | 85 | 112 | 420 | 320 | 110 | 33 | 45 | 40 | 220 | 120 | 96 | 40 | M27 | UC317 | P317 | - | C (cm) —UCP317 | 5 | 235 | 170 | 20 | 27 | - |
UCP318 | 90 | 118 | 430 | 330 | 110 | 33 | 45 | 45 | 235 | 120 | 96 | 40 | M27 | UC318 | P318 | - | C (cm) —UCP318 | 5 | 246 | 170 | 24 | 30 | - |
UCP319 | 95 | 125 | 470 | 360 | 120 | 36 | 50 | 45 | 250 | 125 | 103 | 41 | M30 | UC319 | P319 | - | C (cm) —UCP319 | 5 | 258 | 180 | 29 | 38 | - |
UCP320 | 100 | 140 | 490 | 380 | 120 | 36 | 50 | 50 | 275 | 130 | 108 | 42 | M30 | UC320 | P320 | - | C (cm) —UCP320 | 5 | 283 | 190 | 35 | 46 | - |
