LME..UU..OP Seri Bantalan Bola Linier Terbuka adalah solusi gerak linier berkinerja tinggi yang banyak digunakan dalam berbagai peralatan mekanik. Jenis bantalan ini mengadopsi baja berkualitas tinggi dan proses pembuatan presisi tinggi, dan memiliki ketahanan aus yang sangat baik dan kapasitas penahan beban. Fitur desainnya meliputi struktur terbuka untuk pemeliharaan dan pelumasan yang mudah, memastikan stabilitas dan keandalan di bawah beban tinggi dan operasi berkecepatan tinggi. Elemen bergulir internal LME..UU..OP Series menggunakan beberapa baris bola baja, yang mengurangi gesekan dan meningkatkan kehalusan gerakan. Serangkaian bantalan ini cocok untuk peralatan otomatisasi, peralatan mesin CNC dan aplikasi lain yang membutuhkan gerakan linier presisi tinggi.

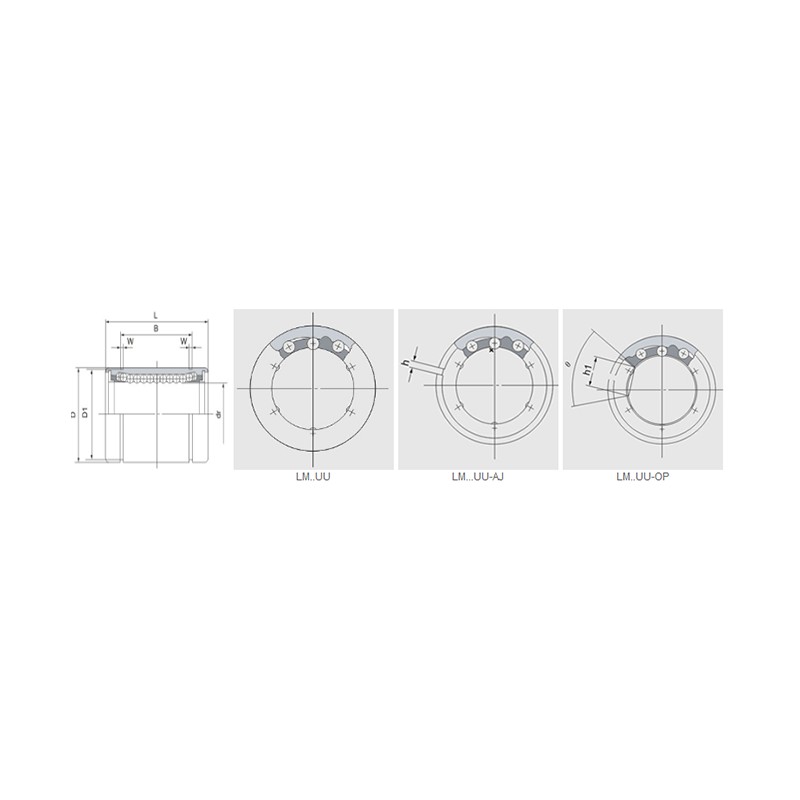

Parameter Produk
| Penahan resin | Diameter poros nominal | dr | Dimensi dan toleransi utama | Keanehan | Clearance Radial (Max) | Peringkat beban dasar (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME… UU | Sirkuit bola | Berat (kg) | LME ... UU-AJ | Sirkuit bola | Berat | LME ... UU-OP | Sirkuit bola | Berat (kg) | mm | mm | Toleransi | Toleransi | D mm | Toleransi (μm) | L mm | Toleransi (μm) | B mm | Toleransi (μm) | W (mm) | D1 (mm) | Hmm) | H1 (mm) | θ | Dinamis | Statis | ||
| Lme3 | 4 | 1.35 | - - | - - | - - | - - | - - | - - | 3 | 3 | - - | 8/0 | 7 | 0/-8 | 10 | 0/-120 | - - | - - | - - | - - | - - | - - | - - | 10 | -3 | 69 | 105 |
| Lme4 | 4 | 1.9 | - - | - - | - - | - - | - - | - - | 4 | 4 | - - | 8/0 | 8 | 0/-8 | 12 | 0/-120 | - - | - - | - - | - - | - - | - - | - - | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | - - | - - | - - | 5 | 5 | - - | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | - - | - - | 12 | -3 | 206 | 265 |
| Lme8uu | 4 | 20 | LME8UU-AJ | 4 | 19.5 | - - | - - | - - | 8 | 8 | - - | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | - - | - - | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | - - | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | - - | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78 ° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | - - | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78 ° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | - - | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60 ° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | - - | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60 ° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | - - | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50 ° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | - - | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50 ° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | - - | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50 ° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 2000 | LME60UU-OP | 5 | 1580 | 60 | 60 | - - | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54 ° | 20 | -13 | 4700 | 9800 |
