SQ ...- RS Bantalan Bantalan Bola Bola adalah elemen penghubung berkinerja tinggi yang banyak digunakan dalam peralatan mekanis dan sistem otomatisasi. Desain sambungan bola ini dirancang untuk memberikan kinerja rotasi dan osilasi yang baik dan mampu menahan beban di berbagai arah. Bantalan seri SQ ... RS terbuat dari bahan berkekuatan tinggi dan memiliki ketahanan aus yang sangat baik dan ketahanan korosi, memastikan operasi stabil jangka panjang di lingkungan yang keras. Desain bulatnya memungkinkan rentang gerak yang lebih besar dan cocok untuk digunakan dalam berbagai peralatan olahraga, mesin industri, dan bidang otomotif. Melalui pemesinan presisi, produk SQ ...- RS Series memastikan kecocokan presisi tinggi dan karakteristik gesekan rendah, membantu meningkatkan efisiensi dan keandalan sistem secara keseluruhan.
Parameter Produk

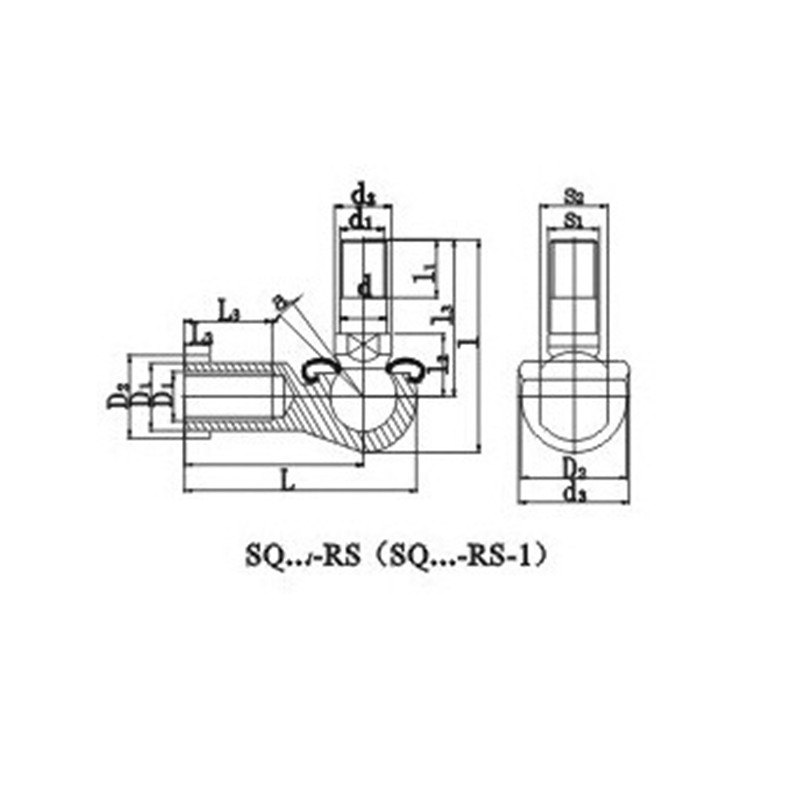

| Penamaan | Dimensi （mm） | Peringkat beban statis (kN) | Berat (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l | L1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQ6-RS | M6 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.S | 0.039 |
| SQ8-RS | M8 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQ10-RS | M10 × 1.25 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQ12-RS | M12 × 1.25 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQ14-RS | M14 × 1.5 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQ16-RS | M16 × 1.5 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQ18-RS | M18 × 1.5 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
| SQ20-RS | M20 × 1.5 | 27 | 50 | 90 | 25 | 27 | 68 | 24 | 99 | 77 | 10 | 35 | 27.5 | 34 | 44 | 30 | 20 | 45 | 0.538 |
| SQ22-RS | M22 × 1,5 | 27 | 52 | 95 | 26 | 28 | 70 | 24 | 109 | 84 | 12 | 41 | 30 | 37 | 50 | 32 | 16 | 48 | 0.713 |
