Cara Memilih Model Bantalan Rol Bulat yang Kanan Berdasarkan Beban, Kecepatan, dan Hidup yang Diharapkan

Memilih bantalan yang benar adalah langkah penting dalam desain dan pemeliharaan mesin, karena secara langsung memengaruhi kinerja, keandalan, dan masa pakai. Panduan ini akan memandu Anda melalui faktor kunci untuk memilih a Bantalan rol bola , komponen serbaguna yang dikenal karena kemampuannya menangani beban berat dan ketidaksejajaran. Dengan memahami kriteria inti dan memecahkan kode spesifikasi teknis, Anda dapat membuat keputusan yang diinformasikan yang memastikan mesin Anda beroperasi dengan lancar dan efisien.

Memahami kriteria seleksi inti

Sebelum Anda dapat memilih model tertentu, Anda harus terlebih dahulu memiliki pemahaman yang jelas tentang lingkungan operasi. Tiga kriteria mendasar adalah kondisi beban, kecepatan rotasi, dan umur yang diinginkan.

Menganalisis kondisi beban: radial vs aksial

Fungsi utama dari setiap bantalan adalah untuk mendukung beban. Bantalan rol bola S sangat cocok untuk aplikasi dengan beban radial berat dan beban aksial sedang di kedua arah. Ini adalah pembeda utama bila dibandingkan dengan bantalan seperti bantalan bola alur yang dalam, yang terutama menangani beban radial, atau bantalan rol silinder, yang memiliki kapasitas beban aksial yang sangat terbatas. Desain bantalan rol bola, dengan rol berbentuk barel, memungkinkannya untuk mendistribusikan kekuatan-kekuatan ini secara efektif di seluruh balap. Ketika aplikasi Anda melibatkan kekuatan radial yang signifikan dan tingkat dorongan tertentu, bantalan rol bola sering kali memberikan solusi yang lebih kuat dan andal.

Perbandingan penanganan beban

Untuk lebih menggambarkan perbedaan dalam penanganan beban, pertimbangkan perbandingan berikut antara tipe bantalan umum:

Dampak kecepatan rotasi

Kecepatan rotasi adalah faktor penting lainnya. Kecepatan yang lebih tinggi menghasilkan lebih banyak panas dalam bantalan, yang dapat membahayakan efektivitas pelumas dan, dalam kasus -kasus ekstrem, menyebabkan kegagalan bantalan dini. Untuk alasan ini, kecepatan maksimum yang diizinkan dari bantalan adalah spesifikasi penting. Desain komponen internal, terutama jenis roller dan kandang, dapat mempengaruhi peringkat kecepatan bantalan. Untuk aplikasi berkecepatan tinggi, mungkin perlu memilih bantalan dengan bahan kandang yang berbeda (mis., Kuningan mesin di atas baja yang dicap) atau desain internal spesifik yang meminimalkan gesekan. Pada akhirnya, kecepatan operasi harus selalu disimpan dalam batas yang ditentukan bantalan untuk memastikan keandalan jangka panjang.

Menghitung umur bantalan yang diperlukan

Determining the expected lifespan of a bearing is an essential part of the selection process. The standard life calculation, often referred to as L10 life, is based on the bearing's dynamic load rating (C) and the equivalent dynamic load (P). The formula $L_{10} = (C/P)^p$, where p is a constant based on the roller type, provides a statistical life expectancy. However, this is a simplified view. For a more precise prediction, you must account for factors like lubrication, contamination, and operating temperature. A detailed Perhitungan Kapasitas Beban Bantalan Rol Bulat Melibatkan mempertimbangkan variabel -variabel ini untuk menentukan kehidupan peringkat yang dimodifikasi yang lebih akurat. Analisis mendalam ini membantu Anda memilih bantalan yang tidak hanya memenuhi persyaratan beban dasar tetapi juga cukup tahan lama untuk bertahan selama durasi aplikasi yang dimaksud tanpa kegagalan yang tidak terduga.

Spesifikasi dan fitur bantalan decoding

Setelah Anda memiliki pemahaman yang jelas tentang persyaratan aplikasi, langkah selanjutnya adalah menafsirkan spesifikasi teknis dari suatu bantalan. Nomor bagian dan sufiks tidak sewenang -wenang; Mereka menyampaikan informasi penting tentang desain internal bearing, jenis kandang, dan fitur khusus.

Menafsirkan nomor bagian dan sufiks

Jumlah bagian dari bantalan adalah bahasa kode yang menggambarkan fitur intinya. Penunjukan dasar biasanya menunjukkan seri bantalan dan diameter bor. Namun, informasi yang paling jitu sering ditemukan di sufiks yang mengikuti nomor utama. Memahami sufiks ini adalah kunci untuk membuat pilihan yang tepat. Ini pada dasarnya adalah a Decoder Bantalan Bantalan Rol Bulan . Misalnya, akhiran seperti 'CC' menunjukkan bimbingan clearance internal dan roller spesifik, sementara 'MB' menunjukkan kandang kuningan mesin. Rincian ini dapat berdampak signifikan pada kinerja, terutama dalam aplikasi yang menuntut.

Sufiks umum dan artinya

• Sufiks C-Type:
  • CC: Dua kandang baja yang dicap, cincin bagian dalam tanpa flensa, rol simetris. Desain ini menawarkan cincin pemandu mengambang yang berpusat di cincin dalam dan banyak digunakan untuk aplikasi tujuan umum.
  • CA: Dua kandang kuningan mesin, cincin dalam dengan flensa. Desain ini memberikan panduan yang lebih kuat untuk rol, membuatnya cocok untuk aplikasi dengan kecepatan yang lebih tinggi dan beban yang lebih berat.
• Sufiks E-Type:
  • E: Suffix 'e' sering menandakan desain internal yang dioptimalkan untuk meningkatkan daya dukung beban, menggunakan rol yang lebih besar atau lebih besar. Bantalan ini adalah standar modern dan sering memberikan keuntungan kinerja.
• Sufiks material kandang:
  • M: Menunjukkan kandang kuningan mesin. Kandang ini tahan lama dan cocok untuk aplikasi vibrasi tinggi atau berkecepatan tinggi.
  • J: Menunjukkan kandang baja yang dicap. Ini umum untuk banyak aplikasi standar karena efektivitas biaya mereka.
• Sufiks lainnya:
  • K: Bore Tapered, 1:12 Taper. Digunakan untuk pemasangan dengan lengan adaptor pada poros lurus.
  • K30: Bore Tapered, 1:30 Taper. Digunakan untuk pemasangan pada poros yang lebih besar atau dengan lengan penarikan.

Panduan Praktis untuk Pemeliharaan dan Umur Panjang

Memilih bantalan yang tepat hanyalah langkah pertama. Instalasi yang tepat dan pemeliharaan yang berkelanjutan sama pentingnya untuk memastikan bantalan mencapai kehidupan operasional penuh dan pengembalian investasi yang baik.

Praktik Terbaik untuk Instalasi dan Penghapusan

Instalasi yang tepat adalah yang terpenting untuk mencegah kegagalan prematur. Metode yang paling umum adalah pemasangan dingin dan pemasangan panas. Untuk pemasangan dingin, pers digunakan untuk menerapkan kekuatan ke cincin bantalan yang sedang dipasang, menghindari dampak langsung pada rol atau kandang. Untuk pemasangan panas, pemanas induksi sering digunakan untuk memanaskan bantalan, menyebabkannya mengembang dan membiarkannya meluncur ke poros dengan mudah. Sangat penting untuk tidak pernah memanaskan bantalan di atas batas suhu yang disarankan. Proses pemindahan bantalan sama pentingnya. Memanfaatkan alat atau penarik hidrolik khusus memastikan penghapusan yang terkontrol dan aman, yang merupakan bagian penting dari yang tepat Instalasi dan Penghapusan Bantalan Rol Bulat prosedur. Teknik instalasi atau penghapusan yang tidak tepat dapat menyebabkan penyambungan balap atau deformasi kandang, secara signifikan mengurangi umur bantalan.

Panduan Pelumasan Komprehensif

Pelumasan bisa dibilang faktor terpenting dalam memikul kesehatan. Pelumas membentuk film yang mencegah kontak logam-ke-logam antara rol dan balap. Yang komprehensif Panduan Pelumasan Bantalan Rol Bulat Melibatkan pemilihan jenis pelumas yang tepat (minyak atau minyak), menentukan jumlah yang benar, dan mematuhi jadwal relubrasi yang ketat. Pilihan antara minyak dan oli tergantung pada kecepatan operasi, suhu, dan persyaratan penyegelan. Terlalu sedikit pelumasan dapat menyebabkan keausan yang dipercepat, sementara terlalu banyak dapat menyebabkan generasi panas dan kebocoran yang berlebihan. Interval reflrication reguler harus didasarkan pada ukuran, kecepatan, dan kondisi lingkungan bantalan untuk memastikan film pelindung selalu ada.

Mengidentifikasi dan menganalisis kegagalan umum

Bahkan dengan pilihan dan pemeliharaan yang tepat, bantalan dapat gagal. Mengidentifikasi penyebab kegagalan adalah keterampilan penting bagi setiap profesional pemeliharaan. Proses ini, dikenal sebagai a Mode dan analisis kegagalan bantalan rol bola , melibatkan memeriksa secara visual yang gagal untuk menandatangani tanda-tanda. Mode kegagalan umum termasuk spalling (pengelupasan permukaan logam), keausan abrasif, korosi, dan perubahan warna dari panas berlebih. Misalnya, spalling sering menunjukkan kelelahan, yang dapat disebabkan oleh kelebihan beban atau pelumasan yang tidak mencukupi. Keausan abrasif menunjukkan adanya kontaminasi, sementara perubahan warna menunjuk pada masalah yang berhubungan dengan panas. Dengan menganalisis petunjuk visual ini, Anda dapat melacak kegagalan kembali ke akar penyebabnya, apakah itu masalah operasional, masalah pelumasan, atau kesalahan instalasi, dan mengambil tindakan korektif untuk mencegah kejadian di masa depan.

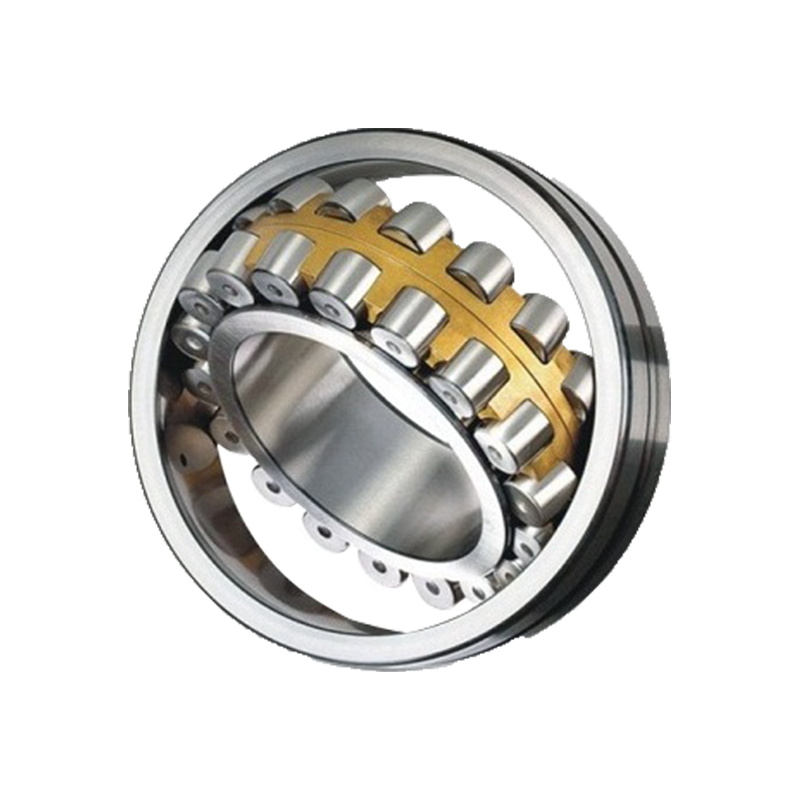

Seri 22200 Roller Bersama Bantalan
