Bagaimana bantalan polos bola menyelesaikan masalah keausan mesin berat?

Bantalan polos bola Secara efektif menangani masalah keausan di mesin berat melalui karakteristik desain unik dan keunggulan material, yang secara khusus tercermin dalam aspek -aspek berikut:

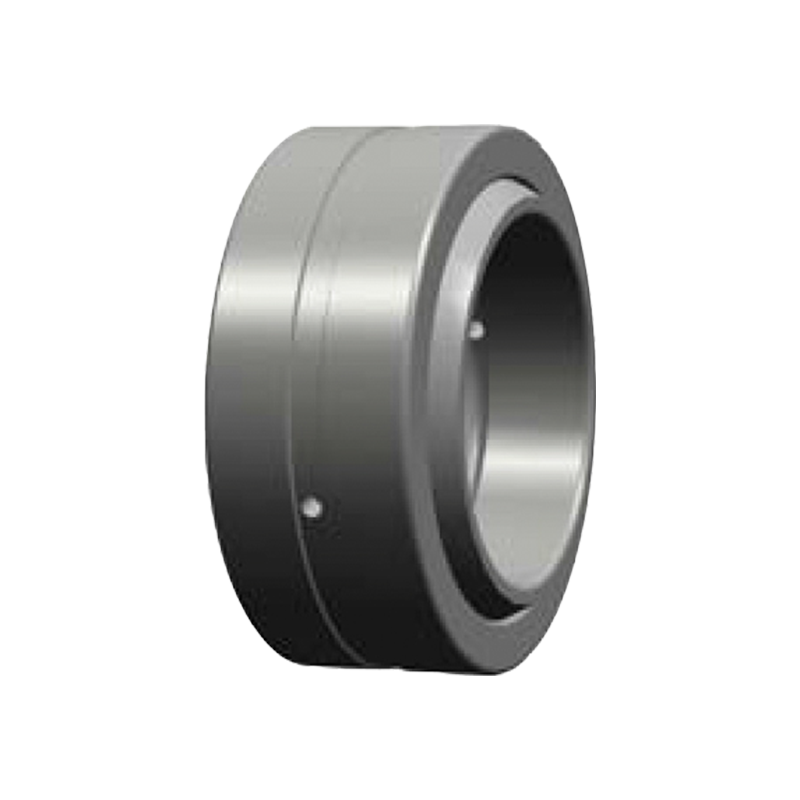

Ge ... (e) ES-2RS Transmisi Otomatis Bantalan Polos Bulat

1. Kompensasi sudut adaptif untuk mengurangi konsentrasi tegangan tepi

Prinsip Desain:
Permukaan kontak cincin bagian dalam dan luar dari bantalan polos bola berbentuk bulat, memungkinkan poros berayun dengan bebas dalam kisaran sudut tertentu (biasanya ± 1 ° ~ ± 15 °). Desain ini memungkinkan bantalan untuk secara otomatis beradaptasi dengan perubahan sudut yang disebabkan oleh kesalahan pemasangan, defleksi poros atau beban dinamis, menghindari konsentrasi tegangan tepi yang disebabkan oleh kendala kaku dalam bantalan tradisional.
Efek aktual:
Dalam mesin berat (seperti excavator dan crane), sedikit defleksi atau getaran poros akan diserap oleh struktur bola bantalan, mengurangi risiko keausan lokal. Misalnya, ketika booming derek berayun, bantalan dapat secara fleksibel dapat menyesuaikan dengan perubahan sudut untuk menghindari kegagalan awal yang disebabkan oleh kontak yang kaku.

2. Kombinasi kapasitas penahan beban tinggi dan bahan tahan aus

Pilihan materi:
Cincin bagian dalam/cincin luar: Biasanya baja bantalan kromium karbon tinggi (seperti GCR15) digunakan, kekerasan permukaan dapat mencapai HRC60-64, dan memiliki ketahanan kelelahan yang sangat baik dan ketahanan aus.
Liner/Lapisan Geser: Paduan berbasis tembaga opsional, bahan komposit PTFE atau lapisan pelumasan diri (seperti mos₂), membentuk film transfer di bawah beban berat untuk mengurangi koefisien gesekan (biasanya μ <0,1).
Kasus aplikasi:
Dalam penambangan crusher, bantalan perlu menahan beban benturan dan erosi debu. Bantalan bidang bola dengan liner paduan berbasis tembaga mengurangi keausan melalui sifat-sifat pelumasan diri, sambil menahan debu yang menanamkan dan memperpanjang masa pakai.

3. Desain yang melumasi sendiri dan bebas pemeliharaan

Fitur teknis:
Pelumasan padat: Beberapa model memiliki pelumas padat bawaan (seperti grafit, molibdenum disulfide), yang dapat mempertahankan gesekan rendah tanpa pelumasan eksternal.
Struktur penyegelan: Penutup debu terintegrasi atau cincin penyegelan untuk mencegah kotoran memasuki permukaan kontak sambil mempertahankan pelumas.
Perbandingan Keuntungan:
Bantalan tradisional membutuhkan olahan dan pemeliharaan secara teratur, sementara bantalan bidang bola yang melumasi sendiri dapat berjalan terus menerus selama ribuan jam di lingkungan yang keras (seperti suhu tinggi, kelembaban tinggi, dan debu), mengurangi downtime dan biaya perawatan.

4. Beban Terdistribusi, Mengurangi Tekanan Unit

Hubungi Optimalisasi Permukaan:
Desain kontak bola membuat distribusi beban lebih seragam dan secara signifikan mengurangi tekanan per satuan area. Misalnya, bantalan pesawat tradisional rentan terhadap tekanan tinggi lokal (yang dapat melebihi kekuatan luluh material) ketika mereka dimuat secara eksentrik, sementara bantalan bola membubarkan tekanan ke area yang lebih besar melalui kontak bola.
Contoh Perhitungan:
Dengan asumsi beban adalah 100kN, area kontak bantalan tradisional adalah 0,01m², dan tekanan unit adalah 10MPA; Bantalan bola memperluas area hingga 0,02 m² melalui kontak bola, dan tekanan unit dikurangi menjadi 5MPA, secara signifikan mengurangi laju keausan.

5. Desain Dampak dan Kelelahan Resistensi Kelelahan

Penguatan Struktural:
Cincin luar berdinding tebal: Resistensi deformasi yang ditingkatkan, cocok untuk skenario dampak beban berat.
Geometri Raceway yang dioptimalkan: Mengoptimalkan distribusi tegangan kontak melalui analisis elemen hingga untuk mengurangi risiko retakan kelelahan.
Data yang diukur:
Dalam peralatan penyaringan getaran, bantalan bidang bola dengan desain yang ditingkatkan digunakan, dan umur kelelahannya lebih dari 3 kali lebih lama dari bantalan tradisional, dan tingkat kegagalan berkurang 70%.
